Введение
A многофункциональный AGV предназначен для задач по перемещению материалов, требующих большего, чем простой транспорт «точка-точка». В зависимости от производственного процесса он может сочетать автоматическое перемещение с подъёмом, поворотом на 360 градусов, позиционированием груза и стыковкой с рабочими станциями. Эти функции позволяют одному транспортному средству выполнять несколько этапов в производственном или сборочном процессе.
Для производителей, рассматривающих инвестиции в AGV, правильная конфигурация зависит от груза, траектории перемещения, точности стыковки и задач, которые должно выполнять транспортное средство. В этой статье мы рассмотрим основные функции многофункционального AGV, принцип его работы в повседневной эксплуатации, области применения в промышленном производстве, а также технические характеристики, которые следует проверить перед выбором индивидуального решения от RMK.
Чем отличается многофункциональный AGV?
A стандартный AGV выполняет горизонтальное перемещение материалов. Он следует по заданному маршруту, транспортирует груз из одной точки в другую и останавливается в назначенной точке разгрузки. Его основная задача — перемещение материалов между рабочими станциями, складскими зонами, сборочными линиями или производственными участками. Передача груза обычно осуществляется вручную, с помощью отдельного подъёмного устройства или оборудования, установленного в пункте назначения.
Многофункциональный AGV выполняет дополнительные механические операции в течение цикла перемещения. В зависимости от конфигурации он может поднимать или опускать груз, поворачивать платформу, выравнивать заготовку относительно станка, позиционировать компоненты для сборки или стыковаться с назначенной рабочей станцией. Специальные захваты могут удерживать детали нестандартной формы, пресс-формы, гидравлические компоненты или другие грузы, требующие контролируемого позиционирования.
Ключевое отличие заключается в действиях, выполняемых транспортным средством, а не просто в его навигационной системе. Стандартный AGV транспортирует груз к месту назначения. Многофункциональный AGV также может регулировать высоту, ориентацию и положение груза в соответствии со следующей операцией. Фактические функции зависят от подъёмного механизма транспортного средства, компоновки привода и рулевого управления, конструкции платформы, системы позиционирования и требований к управлению. Эффективность и снижение человеческого фактора.
Функции многофункционального AGV
- Автоматизированное перемещение: Перемещает грузы между назначенными точками с использованием настроенной навигационной системы, например лазерной навигации.
- Гидравлический подъём: Поднимает или опускает грузы для соответствия высотам передачи и интерфейсам рабочих станций. Грузоподъёмность и ход подъёма зависят от эксплуатационных требований.
- Поворот на 360°: Поворачивает груз для корректировки направления и выравнивания относительно рабочей станции без необходимости разворота транспортного средства.
- Точное позиционирование: Регулирует положение груза для стыковки со станком, сборки или передачи материалов. Точность позиционирования зависит от конфигурации навигации, датчиков и управления.
- Специальные захваты: Фиксируют заготовки во время транспортировки и позиционирования. Конструкция захватов соответствует форме, габаритам и массе груза.
- Сигнальное взаимодействие с рабочей станцией: Обменивается сигналами с совместимыми системами управления станков для координации прибытия, стыковки, передачи груза и отъезда в соответствии с настроенной логикой управления.
Как многофункциональный AGV выполняет задачу по перемещению грузов?
Рассмотрим производственную линию, на которой многофункциональный AGV должен перемещать тяжёлую заготовку между двумя рабочими станциями. Транспортное средство координирует перемещение, подъём, поворот и передачу груза в одном цикле обработки.
- Постановка задачи: Система управления получает задачу на перемещение, включая точку забора, пункт назначения и требуемую последовательность операций.
- Автоматическое перемещение: AGV движется к станции забора и останавливается в заданном положении.
- Забор груза: Гидравлическая платформа поднимается на требуемую высоту и входит в зацепление с заготовкой или специальным захватом.
- Позиционирование и поворот: В пункте назначения AGV корректирует своё положение и поворачивает платформу в соответствии с ориентацией принимающей станции.
- Передача заготовки: Платформа выравнивается относительно интерфейса рабочей станции. Груз передаётся после подтверждения требуемого положения и условий передачи.
- Возврат для следующей задачи: После завершения передачи AGV при необходимости опускает платформу и возвращается в точку ожидания или переходит к следующей назначенной задаче.
Последовательность зависит от заготовки, компоновки рабочих станций и настроенной логики управления. Действия по подъёму, повороту и передаче должны быть согласованы с принимающим оборудованием во избежание помех при стыковке и передаче груза.
Где применяются многофункциональные AGV?
Многофункциональные AGV подходят для производственных сред, где перемещение материалов включает больше, чем горизонтальную транспортировку. Они используются для заготовок, требующих специальных захватов, регулировки высоты, изменения ориентации или точной стыковки с производственным оборудованием.
Сборка крупногабаритных компонентов
Перемещает тяжёлые станины станков, конструктивные элементы и крупные сборки между производственными станциями. Функции подъёма и поворота обеспечивают регулировку высоты и позиционирование при сборке.
Производство гидравлического оборудования
Перемещает гидравлические цилиндры, коллекторы, клапанные узлы и другие гидравлические компоненты. Специальные захваты удерживают заготовки во время транспортировки, а подъём и поворот обеспечивают выравнивание относительно сборочных станций.
Перемещение специальной оснастки и захватов
Перемещает пресс-формы, кондукторы, штампы и специализированную оснастку между складскими зонами, металлообрабатывающим оборудованием и сборочными станциями. Платформа и опорная конструкция выполнены в соответствии с габаритами и массой груза.
Автоматизированная производственная линия
Передача заготовок между станками, сборочными станциями и контрольно-измерительным оборудованием. Позиционирование и сигнальное взаимодействие координируют стыковку и передачу материалов с совместимыми системами управления рабочих станций.
Сборка точного оборудования
Перемещает точные компоненты и модули оборудования, требующие контролируемой ориентации и точного позиционирования. AGV выравнивает груз относительно принимающего интерфейса для сборки или монтажа.
Погрузка и разгрузка тяжёлых заготовок
Перемещает крупные или тяжелые заготовки к совместимому обрабатывающему оборудованию и от него. Гидравлический подъем и специальные крепления обеспечивают компенсацию различий по высоте загрузки и геометрии заготовки.
Многофункциональные транспортные тележки RMK
RMK предлагает транспортные тележки с различными функциями перемещения, подъема и платформы для промышленных погрузочно-разгрузочных задач. Следующие модели охватывают автоматизированную транспортировку, гидравлический подъем, всенаправленное движение и специализированное позиционирование заготовок.

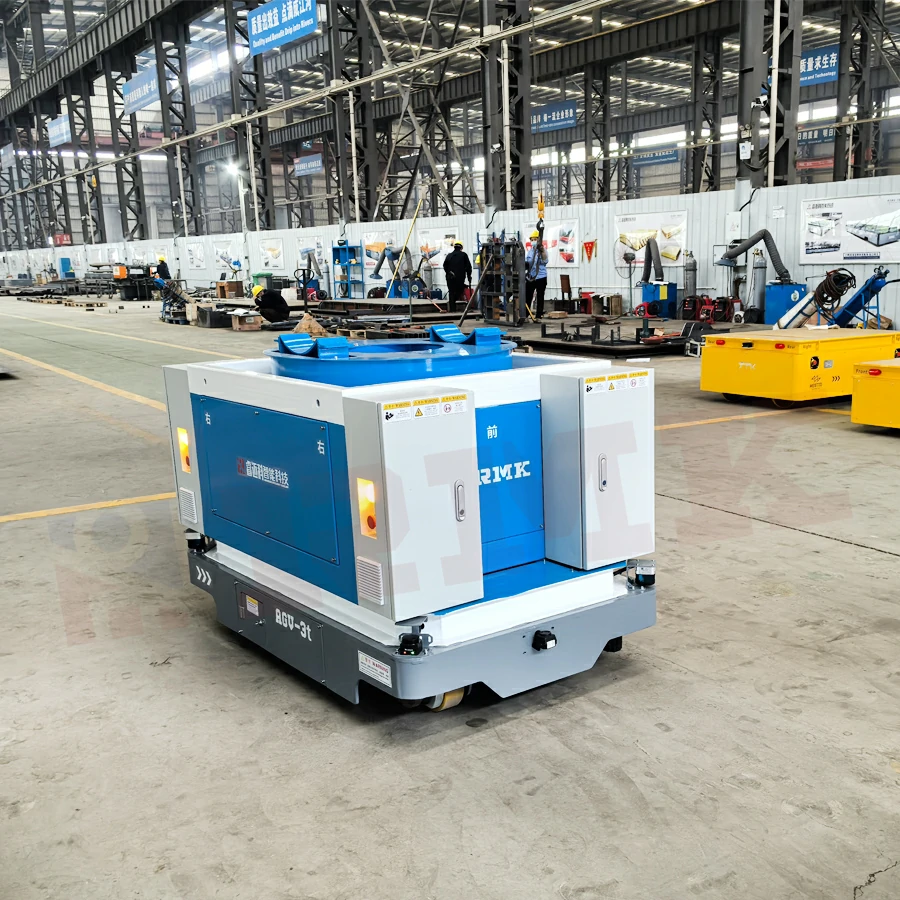

Многофункциональный трансферный автомобиль AGV для гидротехники
Данный AGV, предназначенный для автоматизированной обработки заготовок, сочетает лазерную навигацию, гидравлический подъем, платформу с поворотом на 360° и V-образное крепление. Он обеспечивает регулировку высоты и изменение ориентации заготовки на designated рабочих станциях.
- Номинальная грузоподъемность: 3 тонны
- Габариты: 1600 × 1000 × 1000 мм
- Гидравлический подъем: 1500 мм согласно обзору продукта
- Скорость передвижения: 0–30 м/мин
Перегрузочная тележка AGV с подъемом 3 тонны
Данная модель транспортирует материалы между производственными участками с автоматической навигацией и гидравлической подъемной платформой. Компактный ход подъема подходит для применений, где требуется небольшая вертикальная корректировка груза для передачи на станок, оснастку или производственную линию.
- Номинальная грузоподъемность: 3 тонны
- Габариты: 1800 × 1500 × 500 мм
- Ход гидравлического подъема: 100 мм
- Скорость передвижения: 0–25 м/мин

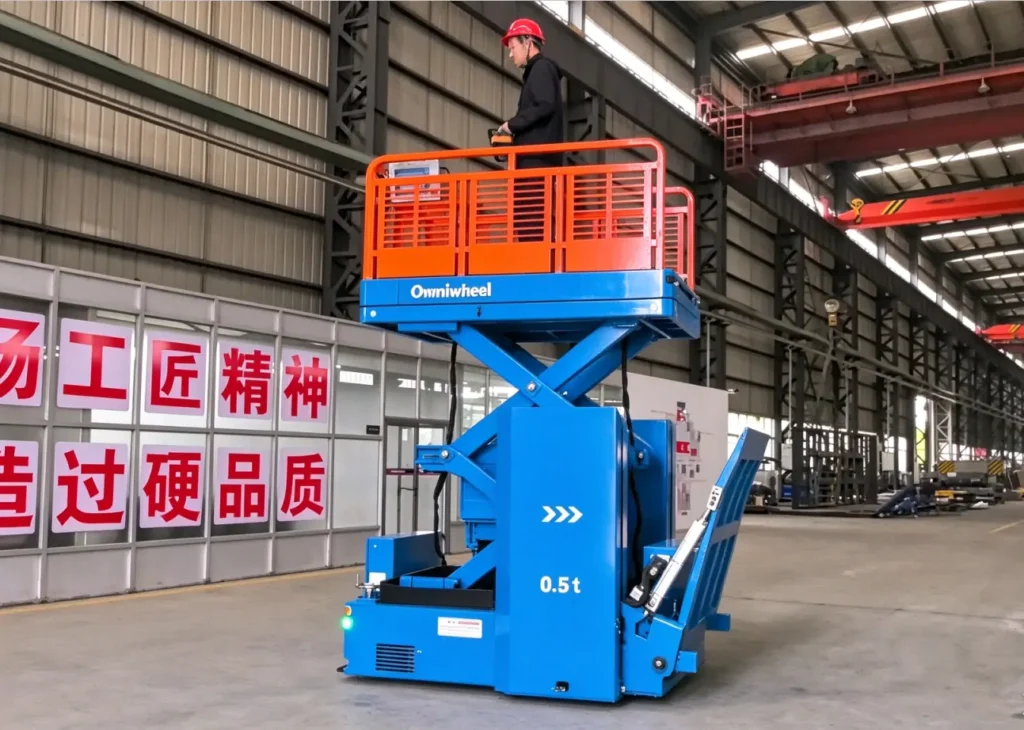

Многофункциональная тележка Omnimove для технического обслуживания и ремонта самолетов
Разработанная для авиационного технического обслуживания и обработки прецизионных компонентов, эта всенаправленная транспортная тележка сочетает боковое и диагональное перемещение с гидравлическим подъемом, скольжением платформы и наклоном. Эти функции обеспечивают точное позиционирование в стесненных зонах обслуживания.
- Номинальная грузоподъемность: 0,5 т
- Габариты платформы: 2100 × 1400 мм
- Ход подъема верхней платформы: не менее 1400 мм
- Ход перемещения верхней платформы: 400 мм
Как подобрать многофункциональный AGV
Выбор многофункционального AGV начинается с фактической задачи транспортировки. Одного веса груза недостаточно для определения конфигурации. Геометрия заготовки, требования к подъему, зазор для поворота, точность стыковки и время производственного цикла — все это влияет на конструкцию транспортного средства.
| Фактор выбора | Требования |
|---|---|
| Грузоподъемность и центр тяжести | Укажите максимальный вес заготовки, габариты и положение центра тяжести. Смещенный или повышенный центр тяжести влияет на устойчивость платформы, грузоподъемность и характеристики поворота. |
| Ход подъема | Измерьте разницу высот между точкой захвата, транспортным положением и приемной станцией. Выберите ход подъема и номинальную нагрузку исходя из требуемой высоты передачи. |
| Пространство для поворота | Проверьте доступный зазор вокруг транспортного средства, заготовки и платформы при повороте. Крупные или нерегулярные грузы могут потребовать большего радиуса поворота или customized поворотной платформы. |
| Конструкция оснастки | Предоставьте чертежи заготовки, точки опоры и требования к зажиму. Оснастка может использовать специальные опоры, установочные штифты или зажимные механизмы в соответствии с геометрией груза и процессом транспортировки. |
| Точность позиционирования | Определите требуемый допуск позиционирования на каждом рабочем месте. Загрузка станка, сборка и автоматизированная передача могут требовать различных уровней точности и методов позиционирования. |
| Время цикла и планировка маршрута | Укажите расстояние транспортировки, частоту обработки, время подъема и поворота, время загрузки и время ожидания. Эти параметры определяют требуемую скорость передвижения, емкость аккумулятора и конфигурацию парка. |
| Интеграция с ПЛК/MES | Определите существующий ПЛК, систему управления производственной линией или платформу MES. Подтвердите протоколы связи, сигналы диспетчеризации задач, блокировки стыковки и условия передачи материалов перед финализацией конфигурации управления. |
Что подготовить перед запросом коммерческого предложения
Для получения практической конфигурации и коммерческого предложения от RMK подготовьте следующую информацию:
- Максимальный вес груза и габариты заготовки
- Чертежи заготовки и положение центра тяжести
- Высота захвата и доставки, включая требуемый ход подъема
- Требуемый угол поворота и доступный рабочий зазор
- Планировка цеха, расстояние маршрута и позиции стыковки
- Целевое время цикла транспортировки и ежедневное время работы
- Существующие требования к интерфейсу ПЛК/MES
RMK может использовать эти данные для оценки конструкции транспортного средства, механизмов подъема и поворота, специальной оснастки, метода навигации и интерфейса управления. Свяжитесь с RMK, предоставив данные о заготовке и процессе транспортировки, для обсуждения многофункционального AGV, сконфигурированного для вашей производственной линии.
Проектирование и кастомизация многофункционального AGV RMK

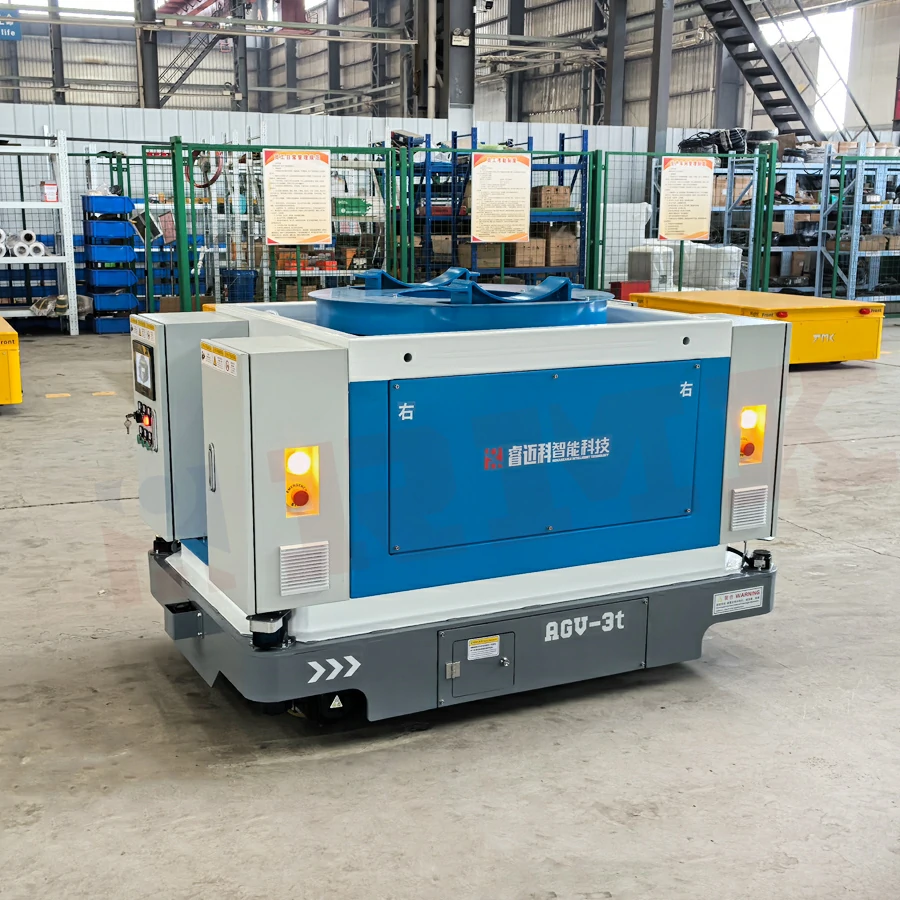

REMARKABLE поставила customized 3-тонную AGV-тележку для гидротехнического проекта «Три ущелья». Транспортное средство сочетает лазерную навигацию, гидравлический подъем, поворотную платформу 360° и V-образную оснастку для специализированной обработки заготовок. Оно может поднимать заготовки на высоту 1,5 м на designated рабочих местах и взаимодействовать с оборудованием производственной линии для стыковочных операций.
- Модель: RWP
- Номинальная грузоподъемность: 3 т
- Габариты транспортного средства: 1600 × 1000 × 1000 мм
- Ход подъема: 1500 мм
- Навигация: лазерная навигация
- Поворот: поворотная платформа 360°
- Оснастка: V-образная опора для заготовки
- Источник питания: литий-ионный аккумулятор
- Скорость передвижения: 0–30 м/мин
- Управление: беспроводной пульт дистанционного управления и автоматическое управление
Customized под конкретные требования транспортировки
RMK изготавливает многофункциональные AGV по индивидуальному заказу в соответствии с весом груза, геометрией заготовки, высотой подъема, конструкцией платформы и планировкой рабочих мест. Конструкции оснастки, методы навигации и интерфейсы управления могут быть заданы в соответствии с последовательностью транспортировки и существующим производственным оборудованием.
Для применений, включающих подъем, поворот и автоматизированную стыковку с рабочими местами, RMK может оценить требуемые функции по чертежам заготовки и условиям площадки перед финализацией конфигурации транспортного средства.
Нужен многофункциональный AGV для вашей производственной линии? Отправьте RMK ваши грузовые характеристики, чертежи заготовок, требуемую высоту подъема и планировку рабочих мест для проектного решения и коммерческого предложения.
Просмотр пользовательского контента и области применения: Индивидуальная транспортная тележка: Полное руководство по проектированию и настройке
Заключение
Многофункциональный AGV — один из вариантов автоматизированной обработки материалов. RMK также производит железнодорожные тележки, безгусеничные тележки, системы RGV, тележки с аккумуляторным питанием, гидравлические подъемные тележки и всенаправленные транспортные тележки. Каждое решение может быть адаптировано под грузоподъемность, габариты платформы, рулевое управление, подъем, поворот, навигацию и требования к рабочим местам. Обладая экспортным опытом в Европе, Америке и Юго-Восточной Азии, RMK предоставляет инженерные консультации, производство, руководство по монтажу и послепродажную техническую поддержку для международных проектов.
REMARKABLE Продукция соответствует отраслевому стандарту машиностроения JB/T6127-2010 и имеет сертификаты ISO 9001, ISO 14001, ISO 45001 и CE. Для транспортной тележки, адаптированной к вашему технологическому процессу, свяжитесь с RMK , указав грузовые характеристики, чертежи заготовок, планировку цеха и требуемые функции. Наша команда рассмотрит ваши требования и предоставит подходящую конфигурацию и коммерческое предложение.
Электронная почта: transfercart@rmkzn.com
Телефон: +86-18637369355
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Что такое многофункциональный AGV?
Многофункциональный AGV сочетает автоматизированную транспортировку с дополнительными операциями, такими как гидравлический подъем, поворот платформы, позиционирование груза или стыковка с рабочим местом. Его конфигурация зависит от заготовки и технологического процесса.
В чем разница между стандартным AGV и многофункциональным AGV?
Стандартный AGV в основном транспортирует грузы между заданными точками. Многофункциональный AGV также может поднимать, поворачивать или перемещать заготовки, снижая потребность в отдельном погрузочно-разгрузочном оборудовании в подходящих применениях.
Какой вес может перевозить многофункциональный AGV?
Грузоподъемность зависит от конструкции транспортного средства и условий эксплуатации. RMK предлагает индивидуальные решения для различных требований к нагрузке, включая 3-тонный многофункциональный AGV, разработанный для гидротехнических применений.
Может ли многофункциональный AGV поднимать и поворачивать заготовки?
Да. Модели, оснащенные гидравлическим подъемом и поворотной платформой, могут регулировать высоту и ориентацию заготовки. Грузоподъемность, ход и функции поворота должны быть указаны в соответствии с нагрузкой и планировкой рабочего места.
Какие навигационные системы доступны для многофункциональных AGV?
Варианты навигации зависят от конструкции транспортного средства и условий площадки. Лазерная навигация доступна для подходящих моделей RMK. Планировка маршрута, точность позиционирования, состояние пола и доступ к рабочим местам должны быть проверены при конфигурировании.
Может ли многофункциональный AGV быть интегрирован в автоматизированную производственную линию?
Да. Совместимые AGV могут обмениваться сигналами с оборудованием под управлением ПЛК или другими производственными системами для координации прибытия, стыковки и передачи материалов. Протоколы связи и требования к блокировкам должны быть подтверждены до начала производства.
Как выбрать подходящий многофункциональный AGV?
Проверьте вес груза, габариты заготовки, центр тяжести, ход подъема, зазор для поворота, конструкцию оснастки, точность стыковки и требуемое время цикла. Планировка цеха и интерфейсы системы управления также влияют на итоговую конфигурацию.
Предоставляет ли RMK индивидуальные AGV и зарубежную поддержку?
RMK изготавливает AGV и транспортные тележки по индивидуальному заказу в соответствии с требованиями проекта. Поддержка может включать инженерные консультации, подтверждение конфигурации, руководство по монтажу, обучение операторов и послепродажную техническую помощь. Свяжитесь с RMK , указав данные о заготовках и условиях эксплуатации, чтобы запросить коммерческое предложение по проекту.
