O Carrinho de Transferência de Matrizes, também chamado de carrinho de transferência de moldes, é utilizado para manusear moldes, bobinas de aço, bobinas de alumínio e outros materiais pesados em oficinas fabris. Ele é acionado eletricamente e pode substituir o manuseio manual para transporte de cargas pesadas, melhorando a eficiência e a segurança. O equipamento está disponível em três tipos: carrinho de transferência de moldes sem trilhos, carrinho de transferência de moldes sobre trilhos e carrinho de transferência de moldes AGV inteligente, que podem ser configurados de acordo com as condições de trabalho no local e as rotas operacionais. É amplamente utilizado nas indústrias automotiva, metalúrgica, de moldagem por injeção e fundição sob pressão para reduzir a intensidade do trabalho manual, diminuir os riscos operacionais e melhorar a eficiência do manuseio de materiais nas oficinas.
Tipos de Carrinhos de Transferência de Matrizes
Leia artigos sobre Carrinhos de Transferência de Matrizes
- O que são carrinhos de transferência de moldes?
- Como Funciona um Carrinho de Transferência de Matrizes? Princípio de Funcionamento, Componentes e Aplicações
- Quanto Custa um Carrinho de Transporte de Matriz/Molde?
- Como Escolher o Carrinho de Transferência de Moldes Adequado para Sua Fábrica?
Peças
O Carrinho de Transferência de Matrizes para Cargas Pesadas consiste em uma estrutura de alta resistência, um sistema de rodas para cargas grandes, um sistema de guia e posicionamento, um módulo de acionamento, proteções de segurança e um sistema de controle hidráulico/elétrico opcional. A seguir estão as características funcionais de seus principais componentes:
- Chassi: a estrutura principal de suporte de carga, feita de aço de alta resistência (ex.: Q345B), soldada, para suportar o peso do molde e distribuir a carga.
- Conjunto de Rodas: Consiste em rodas de serviço pesado + rolamentos + rodas motrizes para realizar o movimento suave e a transferência de carga do veículo de transferência.
- Sistema de Guia: Consiste em um trilho guia tipo V e uma roda guia, que centralizam com precisão os moldes e as prensas ou estações de trabalho para evitar desvios.
- Sistema de Acionamento: acionamento elétrico ou manual, com controle remoto sem fio opcional.
- Componentes de Segurança: Sistema de dupla frenagem + dispositivo anticolisão + proteção contra sobrecarga.
- Sistema Hidráulico/Elevador: Dispositivo hidráulico opcional para auxiliar na elevação ou nivelamento do molde.
Vídeos Show
Princípio de Funcionamento e Modo de Direção de 25 Toneladas
Exibição de Casos de Carrinho de Transferência de Matrizes
Carrinho de transferência de moldes de 20 toneladas /25 toneladas Testes de funcionamento antes do envio
Diferentes Tipos de Carrinhos de Transferência de Matrizes à Venda
Oferecemos e vendemos diferentes tipos de Carrinhos de Transferência de Matrizes, com capacidades de carga variando de 1 a 150 toneladas, e podem ser especialmente personalizados de acordo com suas necessidades, incluindo carrinhos de transferência sem trilhos ou sobre trilhos, capacidade de carga, tamanho da mesa, velocidade de operação, modo de controle e funções adicionais. Entre em contato com nossa equipe profissional para obter soluções eficientes e confiáveis de manuseio inteligente de materiais.
Carrinho de Transferência de Matrizes Omnidirecional de 4 Toneladas
Carrinhos de Transferência de Matrizes com Elevação Hidráulica de 15 Toneladas
Carrinho de Transferência de Moldes de Injeção de 35 Toneladas
Carrinhos de Transferência de Matrizes sobre Rodas de 40 Toneladas
Especificações
| Item | Especificações |
|---|---|
| Modelo | RWP-35T |
| Capacidade de carga nominal (T) | 35 |
| Fator de carga de segurança | 1.2 |
| Tamanho da mesa (mm) | 5600*3200 (C*L) |
| Altura do carrinho (mm) | 900 |
| Tipo de solo | Piso de concreto, Piso epóxi, Piso asfáltico |
| Inclinação de subida | Não mais que 2 graus |
| Método de operação | Controle remoto sem fio & Pêndulo de operação manual |
| Velocidade de deslocamento (m/min) | 0-20 (Regulação de velocidade sem etapas) |
| Material da roda | Rodas de borracha sólida prensadas |
| Quantidade de rodas | 8 |
| Modo de freio | Travão eletromagnético |
| Fonte de alimentação | Bateria de chumbo-ácido sem manutenção |
| Dispositivo de proteção | Lâmpada de alarme audível e visual e botão de parada de emergência, prevenção de obstáculos a laser |
| Cor | Personalizado |
| Engrenagem de direção | Direção hidráulica |
| Modo de controle eletrônico de giro | Controle por botão elétrico |
| Ajuste de nivelamento do piso | Regulação mecânica automática |
| Tempo de trabalho da bateria | Pode trabalhar continuamente cerca de 3 horas após carga completa |
| Função do carregador de bateria | Carregamento automático |
| Mover Caminho | Avanço, recuo e rotação de 360 graus, girando enquanto dirige sem parar |
| Proteção do carro plano | Proteção contra sobretensão, subtensão, sobrecorrente, etc. |
Caraterísticas
Movimento suave
Os carrinhos de transferência de matrizes são geralmente projetados com rodas ou rodízios grandes, que podem transferir facilmente matrizes superpesadas e completar rapidamente a troca de matrizes.
Forte capacidade de carga
Forte capacidade de carga: carga estática de até 500 toneladas (de acordo com o modelo), fator de carga dinâmica ≥ 1,25. Pode transportar cargas superpesadas de forma fácil e segura.
Posição precisaO módulo de elevação hidráulica opcional ou o sistema de guia com guia em V garantem o centramento milimétrico preciso das matrizes e prensas.
Um módulo de elevação hidráulico opcional ou sistema de guia com trilho guia V garante centralização milimétrica dos moldes e prensas.
Controle remoto com fio opcional, controle remoto sem fio ou sistema de controle automático. Pode ser personalizado de acordo com suas necessidades.
Controle remoto com fio opcional, controle remoto sem fio ou sistema de controle automático. Pode ser personalizado de acordo com suas necessidades.
Equipado de série com sistema de dupla frenagem, para-choque, dispositivo limitador de desalinhamento e alarme de sobrecarga, entre outras funções de segurança; alguns modelos integram sensor de obstáculo a laser.
Equipado de fábrica com sistema de frenagem dupla, para-choque, dispositivo limitador de desalinhamento e alarme de sobrecarga, além de outras funções de segurança; alguns modelos integram um sensor de obstáculo a laser.
Tratamento anticorrosivo por jateamento na superfície, nível de proteção IP54 para componentes-chave, fácil manutenção e longa vida útil de toda a máquina.
Tratamento anticorrosivo por jateamento na superfície, nível de proteção IP54 para componentes-chave, fácil manutenção e longa vida útil de toda a máquina.
Aplicações

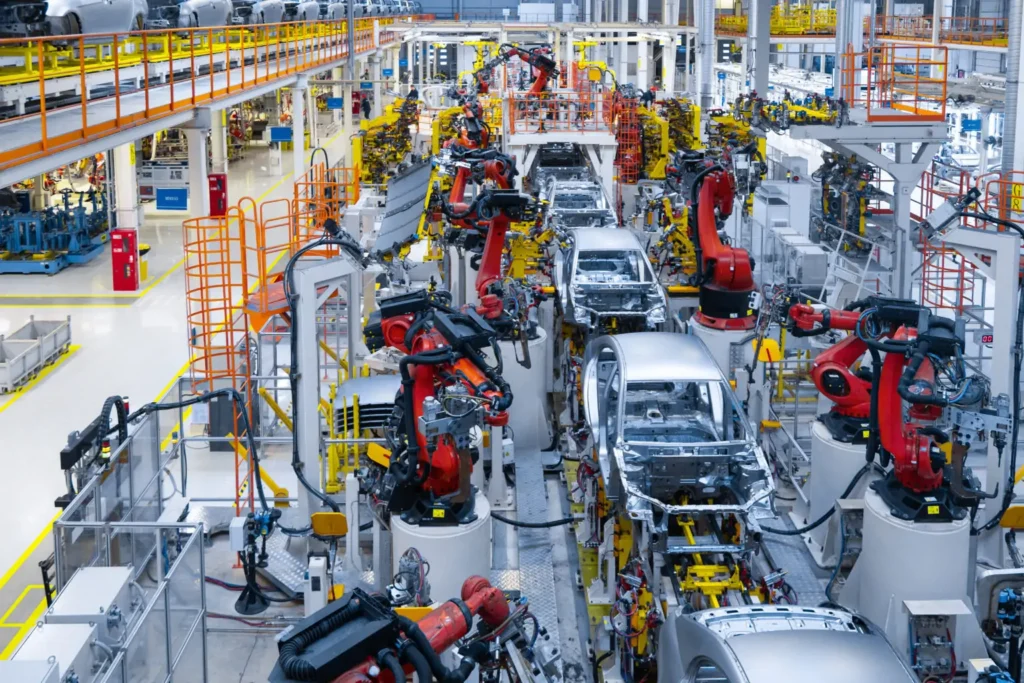

Indústria de fabricação automotiva
utilizado para transferir e trocar matrizes de estampagem entre linhas de produção, áreas de manutenção e zonas de armazenamento para melhorar a eficiência da troca de matrizes.
Indústria de moldagem por injeção
utilizado para manusear grandes moldes de injeção entre máquinas injetoras e áreas de armazenamento, garantindo carga/descarga segura e fluxo rápido de materiais.

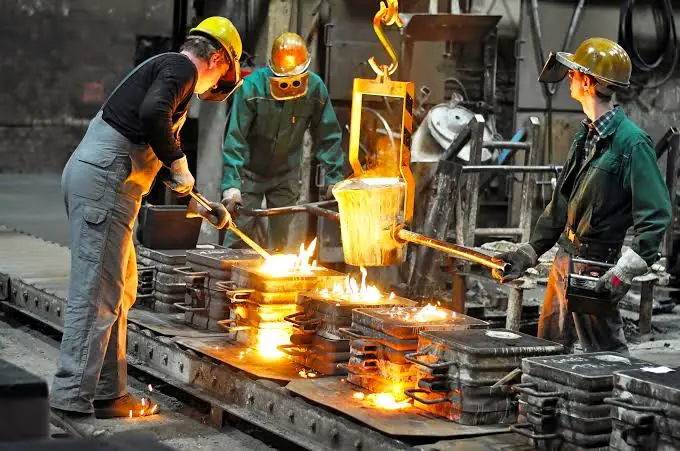

Indústria de fundição sob pressão
utilizado para transportar e posicionar moldes de fundição sob pressão, garantindo manuseio estável e seguro de moldes pesados e de alta temperatura.
Indústria metalúrgica
utiliza transporte interno na oficina para bobinas de aço, bobinas de alumínio e chapas de aço.
Indústria de fabricação de máquinas
utiliza transferência de grandes componentes e peças usinadas entre diferentes estações de trabalho.

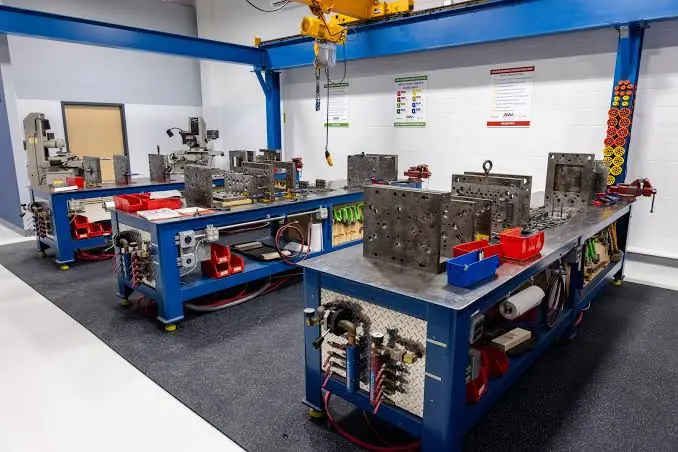

Oficinas de processamento e manutenção de moldes
Utilizado para transportar, reparar, inspecionar e mover moldes entre áreas de armazenamento e trabalho.
Indústria de armazenagem e logística
Utilizado para transferência de curta distância e alta frequência de mercadorias ultra-pesadas dentro das fábricas.
Indústria de fabricação de equipamentos pesados
Utilizado para mover grandes componentes de equipamentos entre processos de montagem, teste e transporte.
Carros de transferência de ferramentas Fabricante e Fornecedor
REMARKABLE especializada no projeto e fabricação de carrinhos de transferência de matrizes para manuseio industrial de materiais pesados. Nosso equipamento é construído para suportar o transporte eficiente e seguro de moldes, bobinas de aço e grandes componentes em linhas de produção automotivas, de moldagem por injeção, fundição sob pressão, metalurgia e equipamentos pesados. Com configurações flexíveis, incluindo sistemas sem trilhos, carrinhos guiados por trilhos e soluções AGV, fornecemos opções de manuseio confiáveis adaptadas a diferentes layouts de oficina e requisitos de produção.
Como fabricante e fornecedor profissional de Carrinhos de Transferência de Matrizes, a REMARKABLE fornece equipamentos com desempenho estável e forte capacidade de carga, projetados para uso industrial contínuo. Opções personalizadas estão disponíveis para capacidade de carga, tamanho da plataforma, sistema de energia e métodos de controle, de acordo com diferentes requisitos de projeto. Para detalhes técnicos ou um orçamento, contactar-nos diretamente.
Soluções inteligentes e personalizadas de manuseamento de materiais
Para garantir que um carrinho de transferência personalizado se adapta perfeitamente às suas necessidades, forneça os seguintes dados:
- Capacidade de carga: _____ toneladas (1~500 toneladas)
- Tamanho da mesa: _____ × _____ mm/m (por exemplo, 1500×3000)
- Opções de alimentação:
- ☐ Chumbo-ácido ☐ Iões de lítio ☐ Outros: _____
- ☐ Cabo: _____V/_____A
- Padrão 380V/50Hz/3-fase
- Detalhes da carga:
- Tipo: _____ (por exemplo, bobinas de aço, maquinaria)
- Necessidades especiais: _____ (por exemplo, antiderrapante, à prova de corrosão)
- Caraterísticas opcionais:
- Paragem de emergência ☐ Sensores anti-colisão
- ☐ Guias de carris ☐ Mecanismo de elevação ☐ Controlo remoto
Obter um orçamento agora
Para que serve um carrinho de transferência de matrizes?
Um carrinho de transferência de matrizes é usado para transportar moldes pesados, bobinas de aço e grandes componentes dentro das fábricas. Ele substitui o manuseio manual e o transporte por empilhadeira para um movimento de materiais mais seguro e eficiente.
Quais indústrias usam carrinhos de transferência de matrizes?
Carrinhos de transferência de matrizes são amplamente utilizados nas indústrias de fabricação automotiva, moldagem por injeção, fundição sob pressão, metalurgia, fabricação de máquinas e produção de equipamentos pesados.
Quais tipos de carrinhos de transferência de matrizes estão disponíveis?
Os principais tipos incluem carrinhos de transferência de matrizes sem trilhos, carrinhos de transferência guiados por trilhos e carrinhos de transferência AGV inteligentes, dependendo do layout da oficina e das necessidades de automação.
Qual capacidade de carga um carrinho de transferência de matrizes pode suportar?
Carrinhos de transferência de matrizes podem ser personalizados para diferentes capacidades, normalmente variando de algumas toneladas até várias centenas de toneladas para aplicações industriais pesadas.
Os carrinhos de transferência de matrizes podem ser personalizados?
Sim. Eles podem ser personalizados em tamanho da plataforma, capacidade de carga, sistema de alimentação elétrica, método de direção e modo de controle de acordo com requisitos específicos de produção.
Como funciona um carrinho de transferência de matrizes sem trilhos?
Um carrinho de transferência de matrizes sem trilhos opera sobre rodas de borracha e utiliza um sistema de direção para movimento livre na oficina sem trilhos fixos, adequado para roteamento flexível.
Qual é a diferença entre carrinhos de transferência de matrizes sobre trilhos e sem trilhos?
Os carros de transferência sobre trilhos operam em trilhos fixos para roteamento estável e preciso, enquanto os carros sem trilhos oferecem movimento flexível sem trilhos, adequados para layouts complexos de oficina.
Como escolher o die transfer cart certo?
A seleção depende do peso da carga, distância de transporte, condição do piso da oficina e requisitos de automação. Soluções personalizadas são recomendadas para desempenho ideal.
