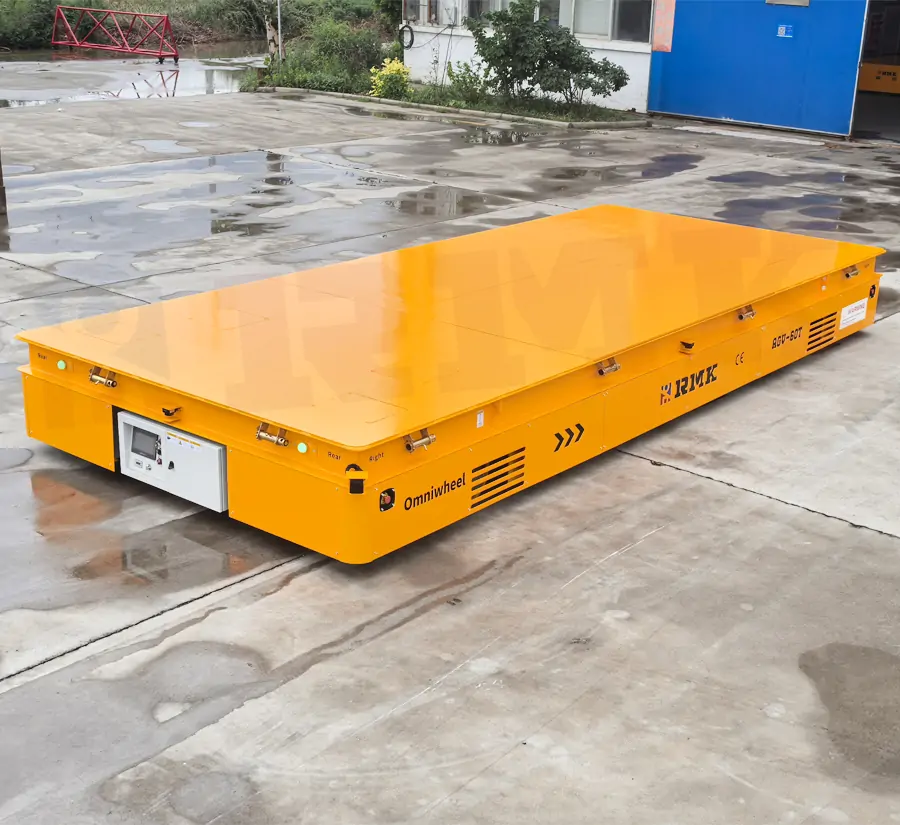

自走式搬送台車

自走式搬送台車とは？

自走式搬送台車は、セルフプロペルド 産業用トランスファートロリー またはパワード搬送台車とも呼ばれ、自らの電動モーターと駆動システムで駆動されるマテリアルハンドリング車両です。外部牽引車両なしで工場、倉庫、産業ワークショップ間で重量物を搬送します。.

駆動システムはモーター動力を車輪の動きに変換します。バッテリー駆動モデルは固定電源レールなしで動作し、レール駆動モデルは指定された軌道に沿って走行します。プラットフォーム寸法、定格容量、車輪構成、ステアリングモードは、荷重重量、床面条件、搬送経路に応じて選択されます。.

自走式とは台車の駆動能力を指し、ナビゲーション方法ではありません。オペレーターは有線ペンダントまたはワイヤレスリモートで台車を制御できます。PLCまたは AGV 制御は、アプリケーションがプログラムされた移動や自動マテリアル搬送を必要とする場合に統合できます。.

自走式搬送台車はどのように動作しますか？

自走式搬送台車は、車載電動駆動システムを使用して外部牽引車両なしで重量物を移動します。その動作には、荷重の位置決め、モーター駆動走行、ステアリング、制御された停止が含まれます。駆動および制御の構成は、荷重重量、走行距離、サイト条件によって異なります。.

• 荷重配置：荷重は定格容量および許容重心限界内で台車プラットフォーム上に配置されます。荷重分布はプラットフォーム構造および車輪配置に適合する必要があります。.
• 動力伝達：バッテリーまたはその他の構成された電源が電動駆動モーターに供給します。ギアボックスがモーター速度を減速し、トルクを駆動輪に伝達して、荷重下で台車を移動させます。.
• 走行とステアリング：オペレーターは有線ペンダントまたはワイヤレスリモートを通じて走行速度と方向を制御します。差動ステアリングまたは構成されたステアリングシステムが旋回を制御します。PLCまたは AGV制御 は装備されたモデルで移動を管理できます。.
• 制動と荷降ろし：台車は指定された荷降ろし地点で減速し停止します。荷重が固定され台車が停止した後、オペレーターは指定されたハンドリング機器を使用して材料を取り除きます。.

自走式搬送トロリーの性能は、駆動システム、車輪配置、ステアリングモード、荷重分布によって異なります。REMARKABLEは、産業搬送経路およびハンドリング要件に合わせて、台車の容量、プラットフォーム寸法、電源、制御オプションをカスタマイズします。.

自走式搬送台車の仕様

パラメータ	仕様
負荷容量	1～300トン（カスタマイズ可能）
プラットフォームサイズ	2,000～12,000 mm（長さ）× 1,500～4,000 mm（幅）
電源	鉛蓄電池 / リチウム電池
駆動方式	電動モーター駆動
走行方式	軌道なし、ゴムタイヤ
移動速度	0～30 m/min、調整可能
ステアリングモード	差動ステアリング / ステアリングホイール駆動
グレードアビリティ	最大5%（構成による）
制御モード	有線ペンダント / ワイヤレスリモート / PLC
ナビゲーションシステム	磁気ストリップ / LiDAR / SLAM / QRコード（オプション）
4 × Φ350 mm ポリウレタンホイール（ZG55鋼芯）	ポリウレタン / ソリッドゴム / 空気入りタイヤ（オプション）
安全機能	非常停止 / 音声・視覚警報 / 障害物検知（オプション）
保護等級	IP54 / IP65（オプション）
工作温度	-20°C～+50°C（モデルによる）

仕様はモデルにより異なります。積載能力、プラットフォーム寸法、電源、ステアリング、制御システム、安全機能は、サイト条件およびハンドリング要件に合わせてカスタマイズできます。.

メリット

自走式搬送台車の種類

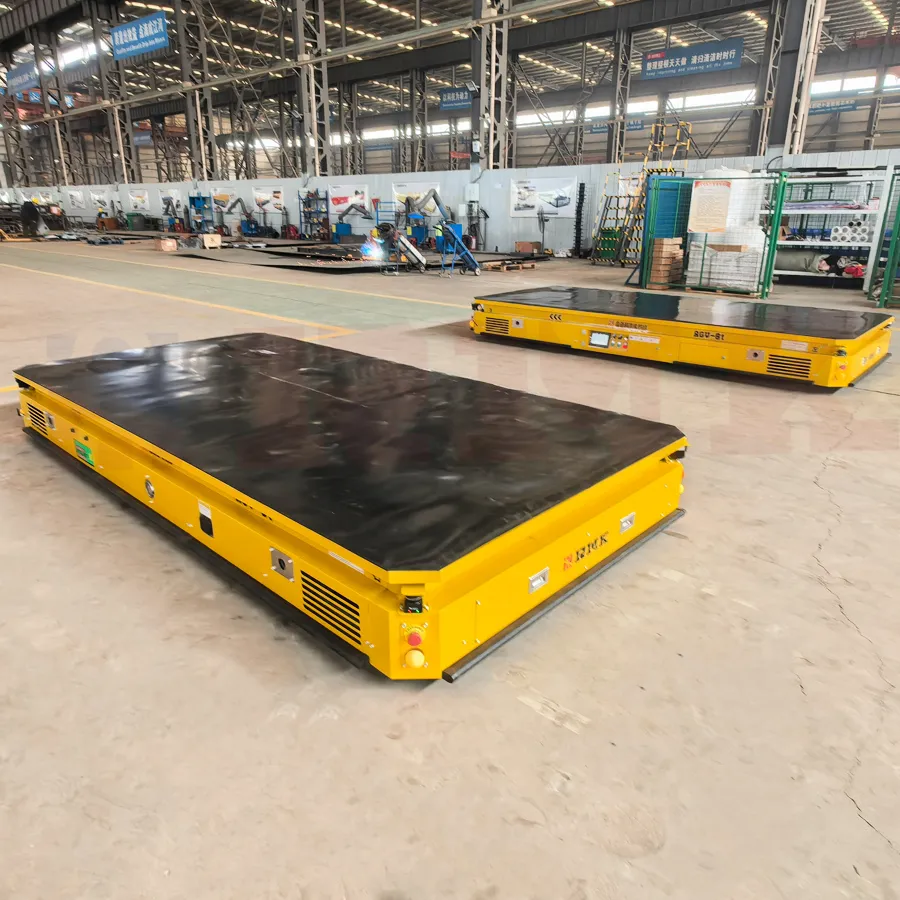

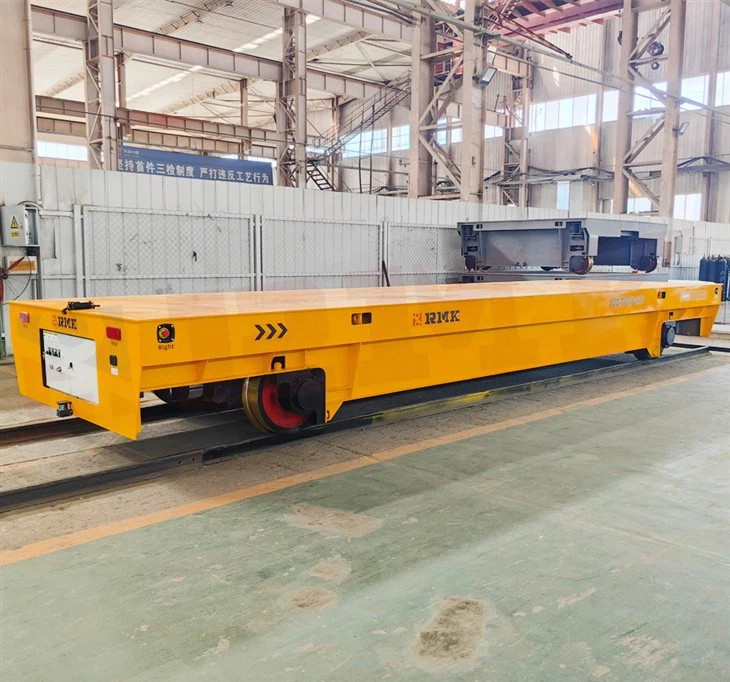

自走式搬送台車は、電源、走行経路、制御方法に基づいて異なる構成で利用可能です。主な種類には、バッテリー駆動、レール駆動、軌道なし、AGV搬送台車があります。選択は、搬送経路、積載能力、動作サイクル、自動化要件によって異なります。.

アプリケーション

自走式搬送台車 vs. 牽引式搬送台車

自走式搬送台車と牽引式搬送台車の主な違いは駆動システムです。自走式台車は独自のモーターと駆動機構を使用し、牽引式台車は移動に外部車両に依存します。適切なオプションは、輸送経路、荷重要件、操縦ニーズ、利用可能な設備によって異なります。.

比較	自走式搬送台車	牽引式転送台車
移动	搭載モーターと駆動システムにより駆動	フォークリフト、トラクター、その他の牽引車両により牽引
动力源	搭載バッテリーまたは構成された外部電源	牽引車両による移動動力
カスタマイズ可能（例：4000mm × 2200mm）	台車の駆動・操舵システムを通じて制御	操舵は牽引車両、ヒッチ、台車設計に依存
設備構造	駆動モーター、トランスミッション、制御部品を含む	通常、シャシ、車輪、牽引接続部を使用
操作方式	構成に応じてオペレーター制御または自動化	牽引車両を通じて移動を調整
適した用途	独立したマテリアル輸送および制御された位置決め	適切な牽引車両が利用可能な輸送経路

• 自走式搬送台車は、独立した移動、専用操舵、柔軟な制御オプションを必要とする用途に適しています。.
• 牽引式搬送台車は、適切な牽引車両が既に利用可能な輸送タスクに適しています。.

REMARKABLEは、積載能力、経路レイアウト、床面条件、運用要件に応じて搬送台車を構成します。.

適切な自走式搬送台車の選定方法

自走式搬送台車の選定には、台車構成を荷重、走行経路、床面条件、運用サイクルに適合させる必要があります。.

• 必要な積載能力の決定：治具および支持構造を含む総荷重を計算します。フレーム、車輪、駆動システムのサイズ設定時に荷重分布と重心を確認します。.
• プラットフォーム寸法の確認：荷重の長さ、幅、高さ、支持点を測定します。積載設備、移送ステーション、利用可能なクリアランスに適合するようプラットフォーム寸法とデッキ高さを指定します。.
• 電源の選択：固定電気接続のない経路にはバッテリー電源を選択します。レール給電は専用軌道に沿った反復走行に適しています。バッテリー容量は走行距離、荷重、稼働時間、充電間隔に適合する必要があります。.
• 走行経路と床面の確認：経路長、通路幅、旋回スペース、床面平坦度、耐荷重能力、勾配を評価します。軌道レス台車は適切な床面条件が必要であり、レール給電式台車は適切な軌道レイアウトが必要です。.
• ステアリングと制御システムの選択：差動ステアリングまたはステアリングホイール構成は、異なる旋回要件に適合します。有線ペンダントとワイヤレスリモートはオペレーター制御をサポートします。PLCまたはAGVシステムは、自動移動を必要とする用途のオプションです。.
• 安全および環境要件の指定：動作環境とリスク評価に応じて、ブレーキシステム、非常停止、警報、障害物検知を選択します。周囲温度、粉塵、湿気、および必要な筐体保護等級を確認します。.
• 台車と動作サイクルの適合：シフトあたりの走行回数、移動距離、積載時および空載時の速度、充電時間を見積もります。これらの値は、モーターサイズ、バッテリー選定、およびデューティサイクル要件の指針となります。.

REMARKABLEは、積載容量、プラットフォーム寸法、電源、ステアリング、制御システムを構成可能なカスタマイズ自走式搬送台車を提供します。積載データ、ルートレイアウト、動作条件をご共有いただき、適切な構成を定義します。.

カスタム自走式搬送台車

REMARKABLEは、重量産業資材搬送用のカスタム自走式搬送台車を製造しています。各構成は、積載容量、プラットフォーム寸法、移動ルート、床条件、および動作サイクルに応じて仕様化されます。.

自走式搬送台車のメーカーおよびサプライヤー

リマーカブル 重量資材搬送用の産業用搬送台車の設計・製造を専門としています。カスタム構成は、積載容量、プラットフォーム寸法、電源、駆動システム、ステアリング、制御方法を網羅します。設備仕様は、実際の積載データ、搬送ルート、現場条件に基づいて開発されます。.

技術確認および製造から納品、アフターサービスまで、REMARKABLEは産業顧客および海外注文向けのプロジェクト支援を提供します。製品仕様、エンジニアリング図面、関連プロジェクト実績は、設備評価および構成決定を支援します。. お問い合わせ カスタムソリューションについて
