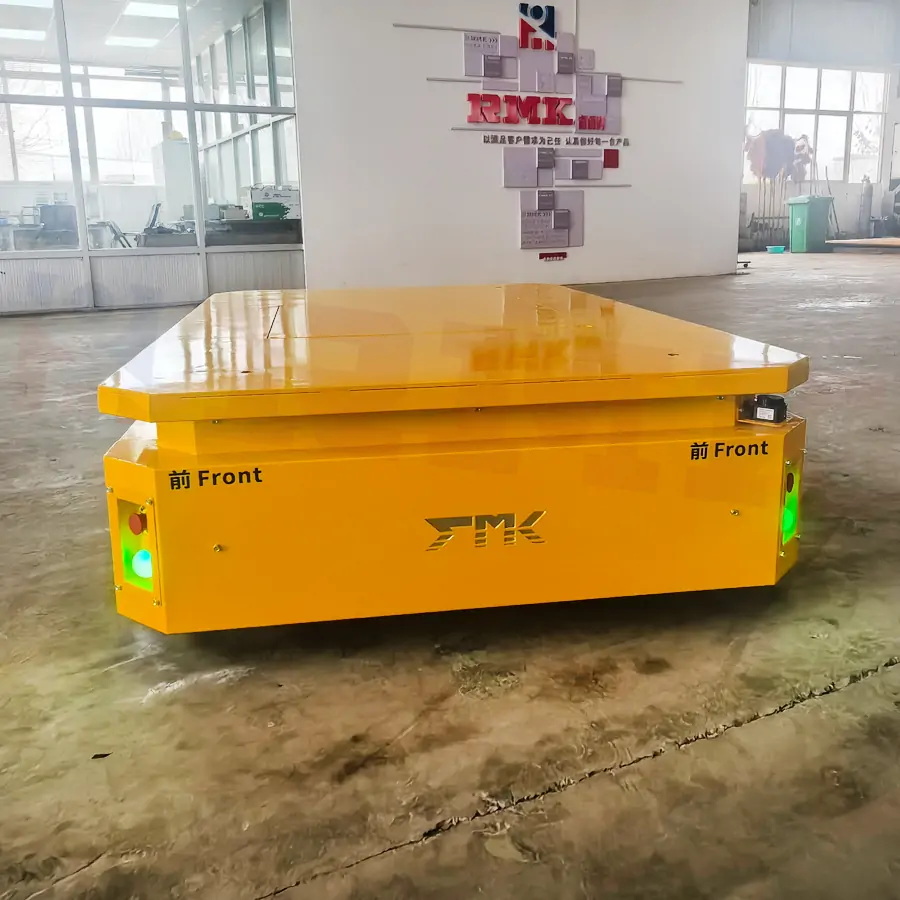

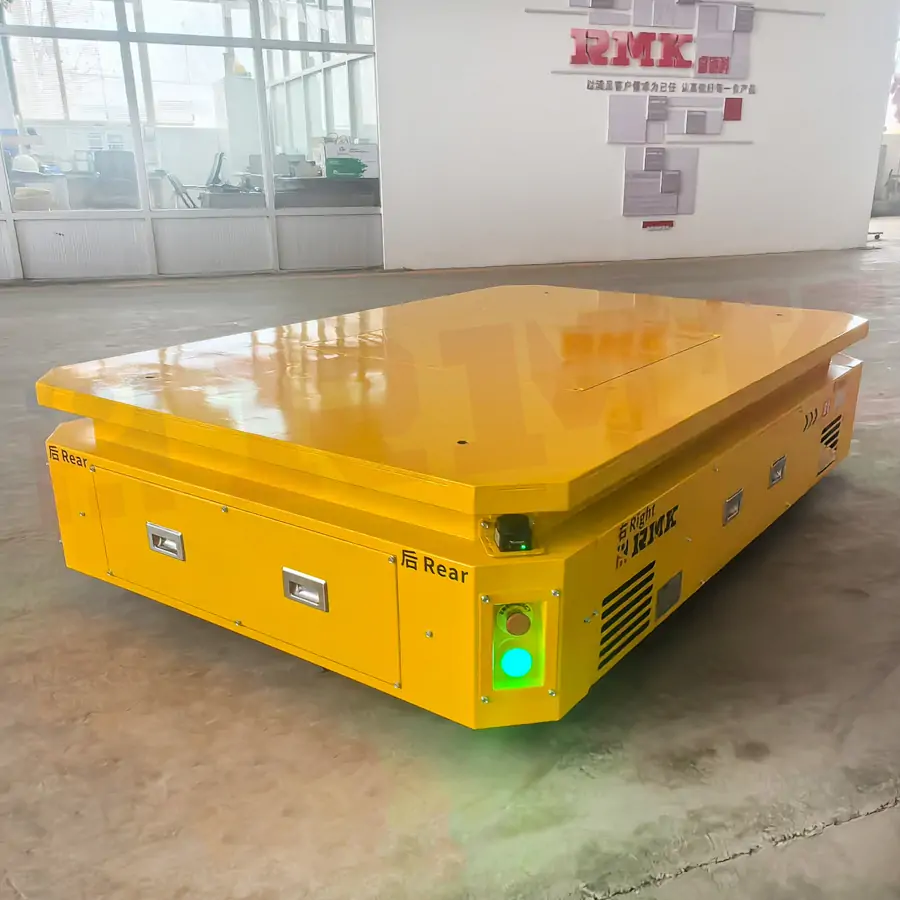

この6トン級重荷重全方向移動型 AGV 複雑な産業環境向けに設計され、360°全方向移動と6度勾配の堅牢な登坂能力を備えています。直線移動や大回転しかできなかった従来のAGVの限界を打破し、狭い通路でも横移動、斜行、その場旋回を実現します。自動車組立工場、重機製造、航空宇宙部品搬送、新エネルギー電池パック生産ラインで適用されています。主にスロープを伴う階層間搬送や、精密ドッキングが必要な高密度ワークステーションのシナリオで使用されます。.
- モデル 全方向移動型AGV
- 耐荷重： 6 Tons
- 寸法： 10000×2000×600mm
- 爬坡能力： 6度
- 電源： メンテナンスフリーバッテリー（電動駆動）
- 操舵方式： 全方向ステアリング
- カスタムサービス： コンポーネント統合を含むカスタム生産サービスを提供可能。.
機能モジュール
The 6-ton heavy-duty omnidirectional AGV combines omnidirectional motion with heavy-load climbing capabilities. Its working principle relies on the synergistic operation of four major modules: the drive system, navigation perception, control algorithms, and energy management. This ensures both 360° free movement and the power required for heavy-load climbing.
全方向移動制御： この全方向自動搬送車の移動は、4輪ステアリングシステムに依存しています。各ホイールには独立した駆動モーターとステアリングモーターが搭載され、PLCプログラムで制御されます。4つのステアリングホイールの操舵角と回転速度を協調させることで、旋回半径を経路に完全に適合させ、搬送台車が直進、斜行、またはその場旋回できるようにします。.
動力と安定性：6トンAGVはスロープ（通常≤6°）上で安定して動作する必要があり、これは動力システムの制御と構造的安定性に依存します。駆動モーターはメンテナンスフリーの鉛蓄電池から給電され、インテリジェントBMSが電圧、電流、温度を監視します。電力が30%を下回ると、充電要求が自動的にトリガーされます。十分な電力があれば、機器は24時間連続運転をサポートします。安定性には、IMU（慣性計測ユニット）やエンコーダーを含むセンサーの協調が必要であり、速度、角度、位置データをリアルタイムで収集します。これにより、負荷変動や不均一な地面でも、動力を調整して車体の安定性を維持し、動作精度を確保します。.
ナビゲーションと位置決め：全方向移動型AGVは、Laser SLAM、ビジュアルナビゲーション、磁気ナビゲーションを含むマルチセンサーフュージョンナビゲーションを通じて環境を認識し、障害物を回避します。Laser SLAMとビジュアル認識の組み合わせにより、周囲を360°スキャンして障害物をリアルタイムで検出し、動的に経路を調整します。動的障害物に対する応答時間は0.3秒に短縮されています。.
- 磁気ナビゲーション： 地面の磁気ストリップで誘導；低コストで高安定性、教育実験や小規模倉庫に適しています。.
- Laser SLAMナビゲーション： LiDARを使用して環境をスキャンし3Dマップを構築、再現可能な精密位置決め（±5mm）を実現します。.
- ビジュアルナビゲーション： カメラを使用して地面のテクスチャやマーカーを認識し、柔軟な生産シナリオに適しています。.
重荷重全方向移動型AGV ワークフロー
- タスク受信： WMS/WCSシステムから搬送指示（貨物位置、目標地点）を受信。.
- 経路計画： 全体の動作要件を各駆動輪の動作コマンドに分解。.
- 動的調整： 経路偏差をリアルタイムで修正し、AGVを事前設定経路に維持。.
- 指示完了： 貨物を指定場所に搬送し、正確に配置してタスクを完了。.
6-Ton Heavy-duty Omnidirectional AGV Parts
- シャーシフレーム： 高強度鋼溶接構造、6トン容量、シャーシ高さ600mm。.
- 全方向ホイールセット： ポリウレタン素材, 、1ホイールあたり1.5トン容量、S字加減速をサポートし貨物の揺れを防止。.
- 従動輪： スプリングダンピング付き自在輪、駆動輪が不均一な地面でも接触を維持。.
- バッテリーパック： メンテナンスフリー鉛蓄電池（24V/48V選択可能）、404Ah容量。.
- 充電装置： 自動ドッキングブラシブロック、位置合わせ精度±10mm。.
- 車載PC： リアルタイムオペレーティングシステム（RTOS）を実行する組み込みコントローラー、応答時間<1ms。.
- モーション制御カード： PWM信号を出力してモーター速度を制御、1kHzの閉ループサイクルで±0.1°のステアリング精度を実現。.

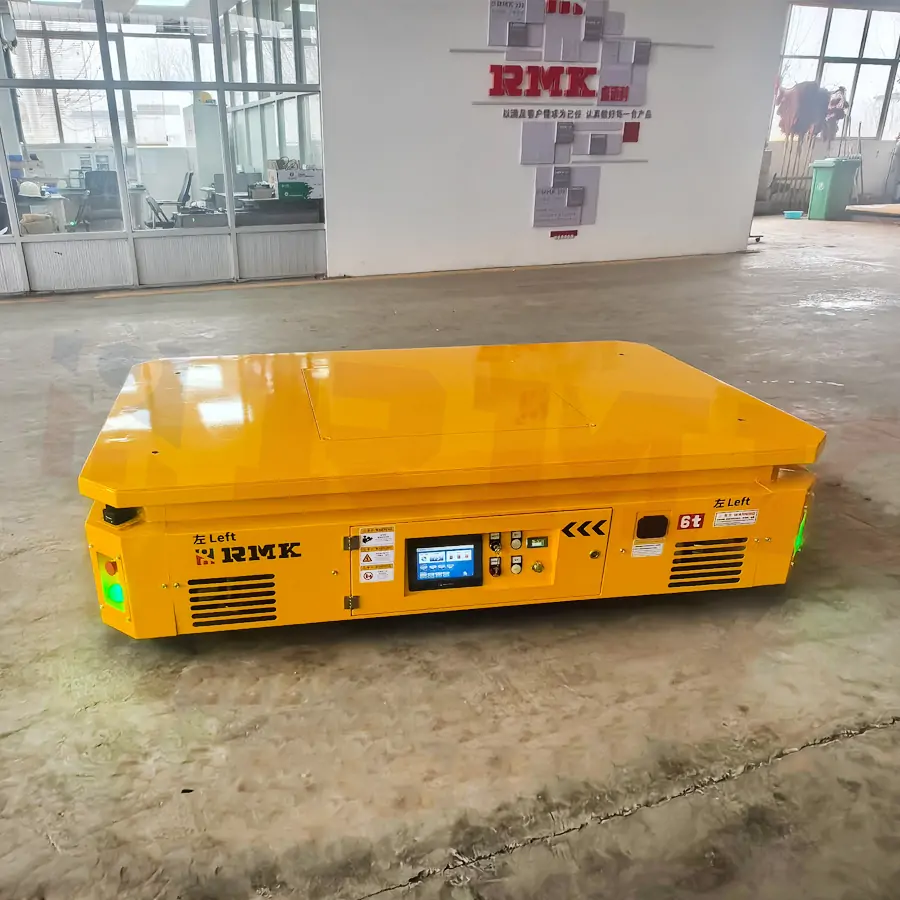

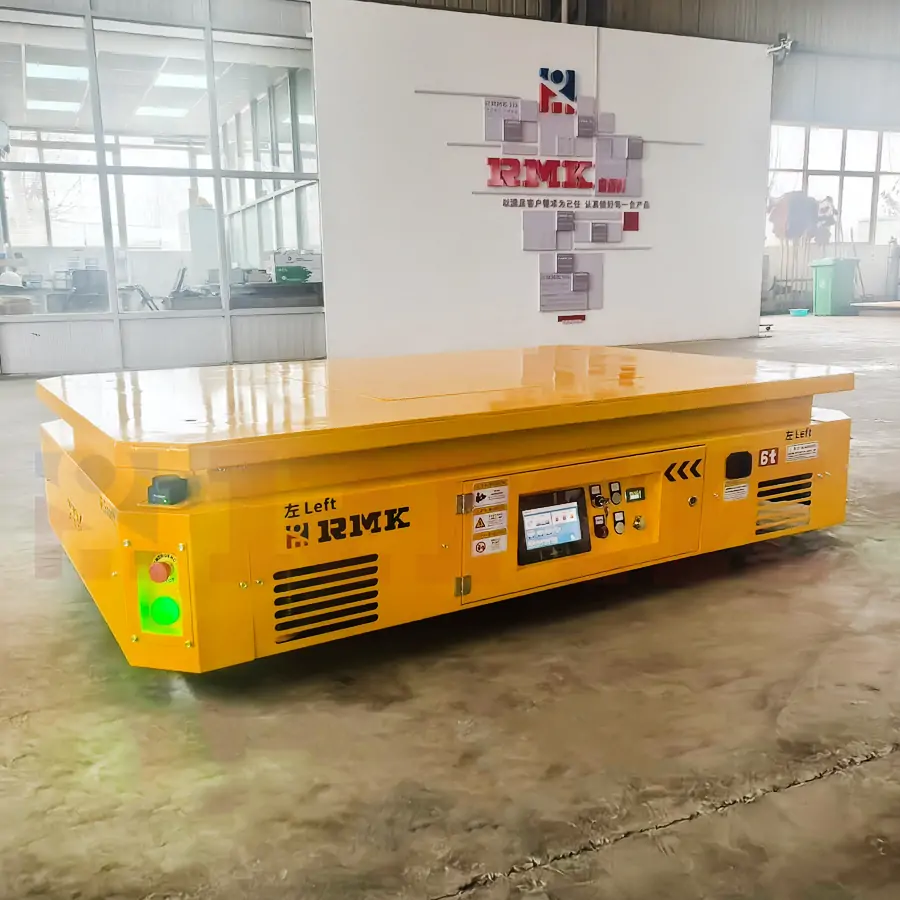

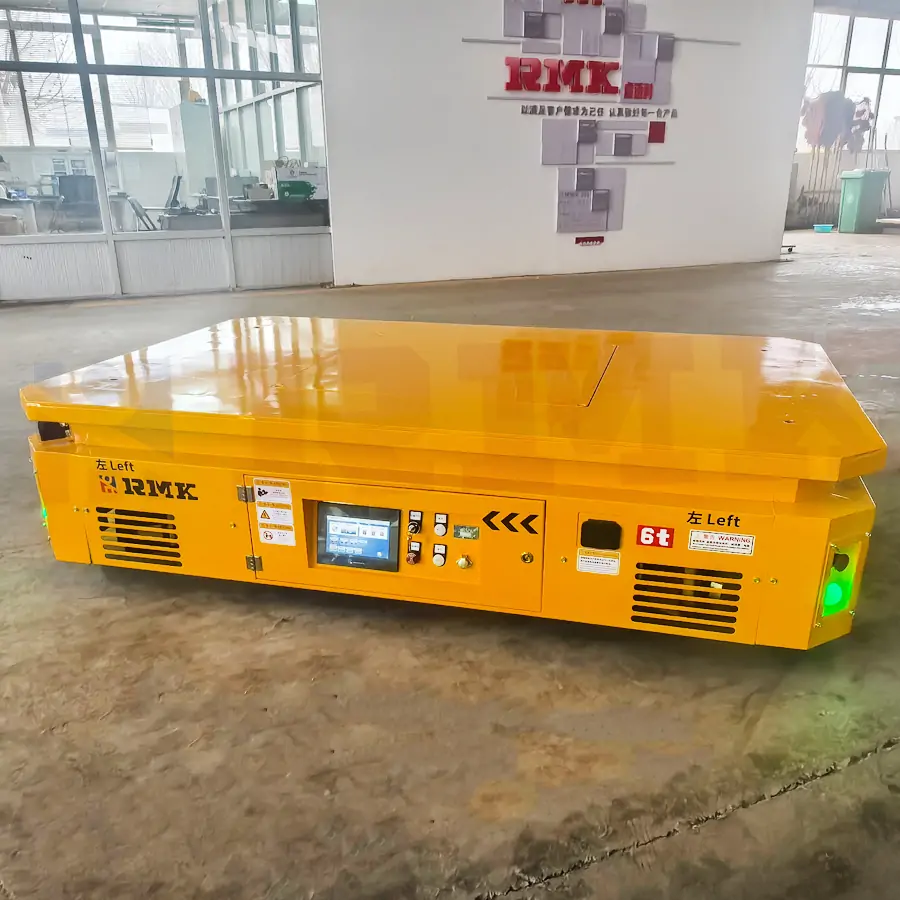

- HMI： ハンドヘルドリモコン（有効距離50m）と車載タッチスクリーンで、バッテリーレベル、故障コード、タスク進捗を表示。.
- レーザースキャナー： 2D LiDAR（10m範囲）、10Hzスキャン周波数、0.5m半径内の障害物を検出して減速をトリガー。.
- 音光警報： LED警告灯（赤/黄）とブザー（85dB）で起動時とステアリング時に警告。.
- 緊急停止システム： 前後に配置されたマッシュルームヘッドボタンで、作動時に全電源を遮断。.
- 昇降プラットフォーム： 電動リードスクリュー駆動、50-60mmストローク、セルフロック機能付き；停電後、負荷降下<100mm/10分。.
選び方がわからない場合は、関連記事をお読みください： 適切なAGV転送台車の選び方は？
6-Ton Omnidirectional AGV Specifications
| 参数类别 | 仕様 | 参考規格/注記 |
| 負荷容量 | 6 Tons | 定格荷重 |
| プラットフォームサイズ | 10000×2000×600mm | 異なる貨物サイズに合わせたカスタムフレーム |
| 自重 | 約4650kg | バッテリー重量含む |
| 走行速度 | 0-1.5m/s（調整可能） | 旋回時0.5m/sに低減；ステーション付近で0.1m/s |
| 登坂能力 | 6度 | 満負荷で安定走行 |
| ポジショニング精度 | ±5毫米 | レーザーナビゲーション + QRコード補助 |
| 稼働時間 | 8時間（満負荷） | 自動充電対応；充電時間2時間 |
| 障害物検出 | LiDAR（10m）+ バンパー | 3段階保護、応答<0.1s |
| 急停按钮 | 物理ボタン + リモコン | GB/T16855.1 PLCレベル準拠 |
| 動作温度 | -10℃～50℃ | 標準ポリウレタンホイール範囲 |
| グラウンド要件 | エポキシ/セメント床 | 平面度≤5mm/m；油/水を避ける |
注釈
- 360°音光回転警告灯、リアルタイム電力表示画面.
- 緊急制動.
- 車両四隅に非常停止ボタン（E-Stop）を装備.
- その他のテーブルサイズや耐荷重は、ユーザー要件に応じてカスタマイズ可能です。.
ビデオショー
定制 全方向移動型AGV
特徴
柔軟性
全方向移動型AGV設計は狭い通路に適応し、旋回半径を不要にしてサイト利用率を向上。.
安全性
多重保护系统（激光避障、防撞条、断电制动）可防止碰撞和货物滑落，减少人为失误。.
效率
结合自动导航与站点呼叫功能，可减少等待时间，相比传统叉车效率提升超过30%。.
カスタマイズ
台面尺寸、载重能力（3-12吨）、导航模式及附加功能（升降、防爆）均可按需调整。.
精度
激光传感器与视觉导航融合，实现±5mm重复定位精度，适用于精密装配。.
连续运行
采用免维护电池与自动充电技术，实现7×24小时运行，效率为人工操作的3倍。.
申し込み
该重型全向AGV广泛应用于风力发电机叶片运输、航空航天精密对接、汽车模具运输及仓储物流领域，在满足多样化物料搬运需求的同时提升安全性与效率。.
生产线： 原材料与半成品在工位间的自动化转运。.
重工业： 大型结构件、重型机械及超大型工件无轨搬运。.
新能源电力： 安全运输电池模组、电气设备等高价值物料。.
自動車製造： 适用于发动机、模具及车身自动化运输。.
智能仓储： 仓储与生产区域间的物料转运，实现自动化调度与精准配送。.
如需了解更多AGV转运车工业应用信息，请参阅： AGV搬送台車はどの業界で使用されていますか？現代製造業におけるアプリケーション
事例紹介
如需获取贵企业AGV选型指导，请参考： 適切なAGV転送台車の選び方は？
結論
注目に値する 是一家集转运车研发、设计、生产、销售及售后服务于一体的中国制造商。可根据您的作业场景定制框架尺寸、吨位及外观。我们拥有完善的生产体系、严格的质量管理及丰富的行业经验。产品符合 JB/T6127-2010 机械行业标准，并通过ISO认证（质量、环境及职业健康安全）及CE认证，获得19项国家产品专利。.
当社を選ぶ理由
- 業界固有の専門知識 - 変圧器、風力タービン部品、プレハブ・モジュールなどのオーダーメード・ソリューションで、発電、造船、建設、航空宇宙分野に貢献しています。
- フルカスタマイズ - 積載量（1～500トン以上）から駆動システム（電気、ハイブリッド、ディーゼル）まで、お客様のご要望に的確にお応えします。
- 高度制御システム - オプションには、手動遠隔操作、半自動経路計画、または完全自動化ナビゲーション（AGV統合）が含まれます。
- 品質と耐久性 - 頑丈なスチールフレーム、高トルクのステアリングモジュール、CE、ISO認証。
- フル・プロジェクト・サポート - 最初のご相談からアフターサービスまで、当社のエンジニアが生涯にわたって技術支援を行います。
