洁净室转运车：设计、类型与选购指南

クリーンルーム搬送台車は、無塵環境向けに特別に設計されたマテリアルハンドリング機器です。材料選定、気流制御、構造最適化により、半導体、医薬品、精密製造など、極めて高い清浄度が要求されるシナリオにおいて、感応性材料を安全に搬送できます。本稿では、クリーンルーム搬送台車とは何か、その種類、適用シナリオ、選定方法について詳しく説明します。.

クリーンルーム搬送台車とは？

クリーンルーム用マテリアル搬送台車は、管理された環境（半導体工場、医薬品工場、精密実験室など）向けに設計されたマテリアルハンドリング機器です。これは汚染源を厳格に管理する精密プラットフォームであり、クラス10,000、さらにはクラス100の清浄度要件を満たす必要があります。材料選定から動力システムに至るまで、これらのタイプの搬送台車は、動作中にダスト粒子、金属粉塵、ガス状汚染物質を発生させないよう、特別な処理を施さなければなりません。これは、高度な清浄な生産環境を維持するための重要な要素です。.

種類

クリーンルーム搬送台車は、無菌環境で材料を安全に搬送するための機器です。その機能、構造、適用シナリオに応じて、以下の主要なタイプに分類できます。

AGV 自動搬送台車

AGV（無人搬送台車), は、AGV搬送台車とも呼ばれ、自動ナビゲーション技術を使用したインテリジェントハンドリング機器です。事前に設定された経路または動的に計画されたルートに従って、重量物の搬送、積み下ろし、仕分けを自律的に完了できます。スマート製造、倉庫物流、医療、食品加工などの業界で広く使用されており、自動化物流システムの中核機器です。.

参数类别	具体的なパラメータ
負荷容量	2 tons ~ 500 tons
テーブルサイズ	カスタマイズ可能
走行速度	0～25メートル/分
制御モード	ボタン / リモコン
核心功能	レーザーSLAM / 磁気ナビゲーション / ビジョンナビゲーション、高精度位置決め、インテリジェントスケジューリング制御、マルチマシン協調動作

適用シナリオ: 製造業、倉庫物流、医療、飲食、航空宇宙。.

金型搬送台車

电动模具转运车は、工場の作業場向けに特別に設計された産業用ハンドリング機器であり、主に射出成形金型やプレス金型などの重量金型の安全かつ効率的なハンドリングに使用されます。金型の取り付け、交換、メンテナンスに適しており、クリーンルーム搬送台車の一種です。.

パラメータ項目	詳細パラメータ
負荷容量	1～50トン、重量モデルは100トン以上に達する場合あり
駆動方式	手動 / 油圧 / 電動; 電動モデル速度 0.1～0.5メートル/秒
昇降調整	油圧または機械式昇降、ストローク50～300mm、精度±1mm
ムーブメント・モード	自在輪（ブレーキ付き）またはレール、360°ステアリング対応
テーブルサイズ	カスタマイズ可能、滑り止め設計
安全性能	転倒防止構造; 緩衝装置、緊急ブレーキシステム、障害物検知システム

適用シナリオ: 自動車製造、家電製造、民生用電子機器産業、医療機器産業、航空宇宙産業、日用品包装産業、建材産業。.

油圧リフト台車

油圧リフト台車は、「重量物ハンドリング」と「垂直昇降」を組み合わせた機器です。高精度油圧システムを使用してプラットフォームをスムーズに昇降させ、金型交換や生産ラインの積み下ろしなど、異なる高さ間のドッキング課題を解決するように設計されています。.

参数类别	典型的な範囲	説明
負荷容量	5～10トン	一般的: 1.5/2/2.5/3/5/10トン
フォークサイズ	長さ1150～2000mm、幅550～685mm	標準パレットに適合、幅/長さのカスタマイズ拡張可能
最小旋回半径	1520～2160mm	乗用型は歩行型よりやや大きい
移動速度	6～6km/h（満負荷時）	AC駆動、無段変速
バッテリー容量	24V/210Ah～48V/60Ah	主にリチウム電池、急速充電3～4時間、持続時間4～8時間

適用シナリオ: 倉庫、工場、港湾、物流センター、防火・防爆場所, 、屋内精密機器ハンドリング。.

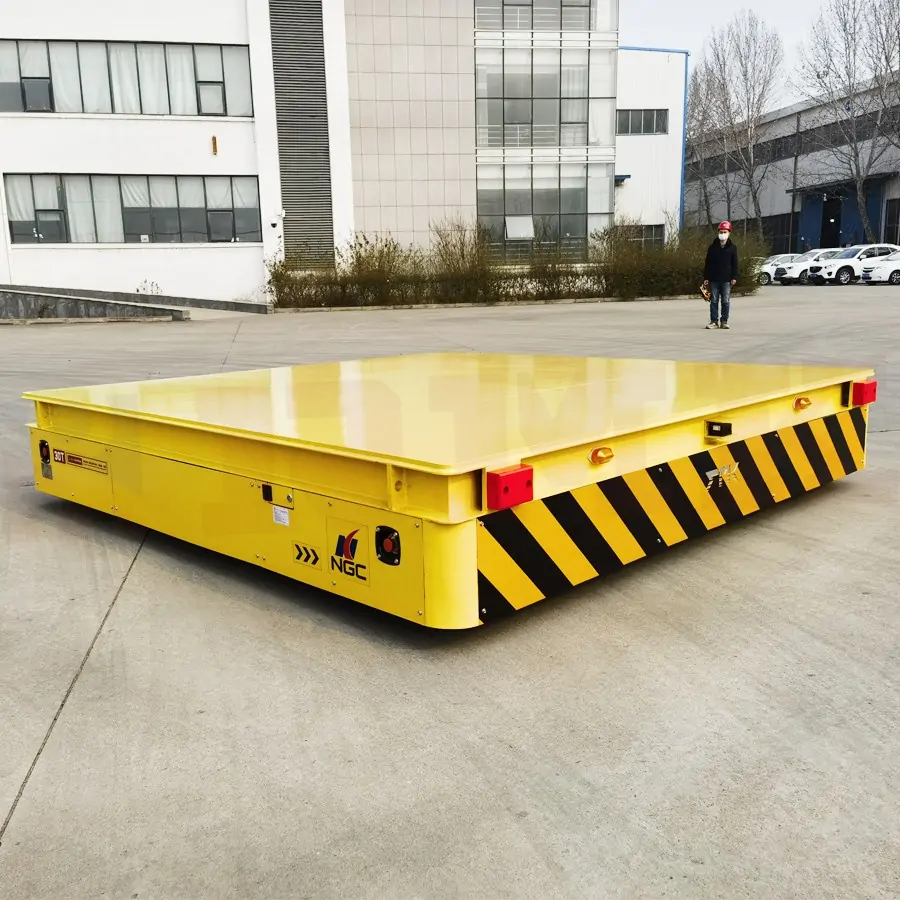

電動搬送台車

このクリーンルーム搬送台車は優れたハンドリング性能を備えています。各ホイールは独立して再方向付け可能で、縦方向、横方向、カニ歩き、斜め移動、およびゼロ半径回転を含む全方向移動を実現します。.

項目	パラメータ / 説明
負荷容量	5 tons ~ 400 tons
走行速度	最大30メートル/分
4 × Φ350 mm ポリウレタンホイール（ZG55鋼芯）	ゴムホイール / ポリウレタンホイール
制御モード	リモコン / 自律制御（AGV/AMR）
动力源	バッテリー / ディーゼル
ステアリングモード	全方向ステアリング
ムーブメント・モード	360°その場回転 + カニ歩き移動（横方向/斜め方向）

適用シナリオ: 航空宇宙部品、精密機器ハンドリング、自動車生産、組立ライン、倉庫物流、造船・重量機器、モジュール建設。.

製薬/エレクトロニクス産業向けクリーンルーム搬送台車は、まず高い清浄度を確保する必要があります。各タイプは、ISO 14644クリーンルーム規格に準拠した、洗浄が容易でデッドコーナーゼロの設計を満たす必要があります。搬送する材料の種類に応じて、適合したハンドリング機器を選択してください。では、どのようなシナリオでクリーンルーム搬送台車を装備する必要があるか見てみましょう。

アプリケーション・シナリオ

クリーンルーム搬送台車は、環境中の微粒子制御にほぼ厳格な要件がある産業で適用されます。

半導体および集積回路製造、バイオ医薬品およびライフサイエンス（GMP準拠）、医療機器製造、光学および精密機器、リチウム電池および新エネルギー

これらの適用シナリオを理解した後、これらの機器が複雑で変動の多い実際の工場でどのように機能するのか疑問に思われるかもしれません。以下で、実際の顧客事例を見てみましょう。.

ケーススタディ

産業背景： 半導体製造の高精度環境におけるドイツのチップファウンドリでは、ウェハは微細なダスト汚染と機械的振動に非常に敏感です。従来の手動ハンドリングではチップ汚染が発生しやすく、チップ汚染なしに高頻度で一定の同期フローを改善することが工場の大きな課題となっていました。.

解決策 によって提供されたソリューションリマーカブルは、AMR/AGVアーキテクチャに基づくクリーンルーム無人搬送車システムを採用することです。.

ハードウェア構成: が提供するソリューションは、 AMR/AGVアーキテクチャに基づくクリーンルーム自動搬送車システムを採用することです。 ハードウェア構成：.
316Lステンレス鋼ホストを採用し、 HEPA.
自循環フィルターシステムを搭載して動作中に発生する微粉塵を除去します。6軸協働ロボットアームを設置します。 ナビゲーションと動力：.

導入結果： レーザーSLAMナビゲーションを利用し、床を傷つけて磁気テープを模擬する必要はありません。駆動システムは0.1m/sで超スムーズな起動と停止を実現します。.

选型指南

システム統合： AGVはMCS（マテリアルコントロールシステム）を介して工場のEAP（設備自動化プログラム）と接続し、積み下ろしを実現します。 設備導入後、工場全体の在庫サイクルタイム（Cycle Time）は25%に達し、1台の装置で3交代のオペレーターを代替でき、ROI期間は18ヶ月です。さらに重要なのは、0.1m/sのスムーズな駆動システムとHEPA自循環システムを使用することで、生産時の廃水を12%削減したことです。.

選択する クリーンルーム搬送台車.
には、環境適応性、材料特性、機能設計、コンプライアンス認証の包括的な評価が必要です。その中でも、清浄度レベルの適合、材料の耐汚染性、動作安定性が重要な決定要因です。清浄度：.
ISO 8環境では、完全密閉型のステンレス鋼またはハードウェア構造に、金属を排除するポリウレタンコーティングホイールを選択すべきです。A/Bコアエリアでは、一方向流をサポートする層流搬送台車を採用し、HEPAフィルターシステムを装備することを推奨します。動的環境では、機器の気流乱流制御能力に注意し、振動値は≤0.5mm/s2とします。スペース：.
シンプルな構造と低メンテナンスコスト。直線または円形の固定経路に適し、積載容量は50トンから500トンで、反復的な重量物搬送タスクに最適です。狭いクリーンルームでは、吊り下げ式または軌条なしのクリーンルーム搬送台車を優先します。旋回半径と通路幅を計算する必要があります。製薬工場では、車両幅の1.5倍以上の操作スペースを確保することを推奨します。.
材料： 機器は、電解研磨処理（Ra≤0.8μm）を施した304または316Lステンレス鋼を好み、繰り返しの消毒に耐え、120°Cに耐えることができます。可動部にはアルミニウム合金またはカーボンファイバーを推奨し、自重と発塵を低減します。.
安全性とメンテナンス: 完全密閉溶接プロセス、露出したネジや隙間はありません。可動部はシール設計が必要で、モーター保護等級はIP54以上、ベアリングは非接触シールを使用します。表面は抗菌コーティング処理され、グラム陽性菌の増殖を99.9%抑制できます。.
機能： ブラシレスモーターまたはサーボ駆動システムを選択し、0.1-5m/minの精密な無段階速度制御を可能にします。自動化レベルは、手動制御、PLC位置決め遠隔監視、AGV自律ナビゲーションなど、ニーズに応じて柔軟にカスタマイズします。生産環境での動作騒音は65dB以内、精密電子機器工場では55dB未満に抑える必要があります。.
