ステア式トランスファーカート

ステアリング式トランスファーカートとは？

ステアリング式トランスファーカートは、重量物の水平搬送に使用される産業用マテリアルハンドリング車両です。制御されたステアリングシステムを使用して走行中に進行方向を調整し、工場、作業場、生産エリアにわたって機械、鉄骨構造物、金型、その他の大型部品を移動させることができます。.

ステアリング式トランスファーカートは、ステアリング式トランスファートロリー、, 産業用トランスファーカート, 、または 重量物トランスファーカート. とも呼ばれます。限られた走行経路に従う固定方向トランスファーカートとは異なり、ステアリング式モデルはワークスペースのレイアウト、旋回スペース、および搬送経路に応じて移動方向を変更できます。.

ステアリングシステムはカートの移動において重要な役割を果たします。デファレンシャルステアリング、ステアリングホイール駆動、およびその他のステアリング構成により、柔軟な移動と旋回能力が要求されるさまざまな産業搬送条件に対応できます。.

詳細については、以下の記事を参照してください： “「ステアリング式トランスファーカートとは？」”

ステアリング式トランスファーカートの動作原理

ステアリング式トランスファーカートは、電源システム、駆動システム、ステアリング機構、および制御ユニットの協調によって動作します。電源が電動モーターを駆動します。モーターはギアボックスを介してトルクを車輪に伝達し、荷物移動のための牽引力を提供します。ステアリングシステムは車輪の方向または回転速度差を制御して走行経路を変更します。オペレーターはペンダントまたはリモートコントローラーを通じて移動、速度、および制動を制御します。.

• 電源システム：電源システムは駆動モーターおよび制御部品に電力を供給します。バッテリー駆動モデルは車載バッテリーを使用して独立動作します。レール給電モデルは固定電気供給システムを通じて電力を受け取ります。.
• 駆動システム：モーターは減速ギアボックスを介して駆動輪に動力を出力します。ギアボックスは鉄骨構造物、金型、機械部品などの重量物を搬送するためのトルク出力を増加させます。.
• ステアリングシステム：ステアリング機構はカートの進行方向を制御します。デファレンシャルステアリングは左右の車輪の速度を調整し、ステアリングホイールシステムは車輪角度を変更して旋回操作を完了します。.
• 制御システム：制御ユニットは走行コマンド、速度調整、および制動機能を管理します。オペレーターは有線ペンダントまたはワイヤレスリモートを使用して手動操作を行います。PLC制御システムは自動搬送要件に対応可能です。.

構造詳細を見る： ステアリング式トランスファーカートの詳細構造

ステアリング式トランスファーカートのステアリングシステム

ステアリングシステムは、ステアリング式トランスファーカートの進行方向、旋回半径、および機動性を決定します。積載能力、プラットフォームサイズ、搬送経路、および作業スペースに基づいて異なるステアリング構造が選択されます。.

ステアリング式トランスファーカート仕様

パラメータ	仕様
負荷容量	1～300トン（カスタマイズ可能）
プラットフォームサイズ	2,000～12,000 mm（長さ）× 1,500～4,000 mm（幅）、カスタマイズ可能
プラットフォームの高さ	積載要件に応じてカスタマイズ
駆動方式	電動モーター + ギアボックス
ステアリングシステム	デファレンシャルステアリング / ステアリングホイール駆動 / 四輪ステアリング
ステアリング制御	車輪速度制御 / ステアリングアクチュエータ制御
旋回方式	差動旋回 / 機械式ステアリング / 多輪ステアリング
電源	鉛蓄電池 / リチウム電池 / レール給電
バッテリー電圧	24～72 V（モデルによる）
移動速度	0～30 m/min（調整可能）
制御モード	有線ペンダント / ワイヤレスリモート / PLC制御

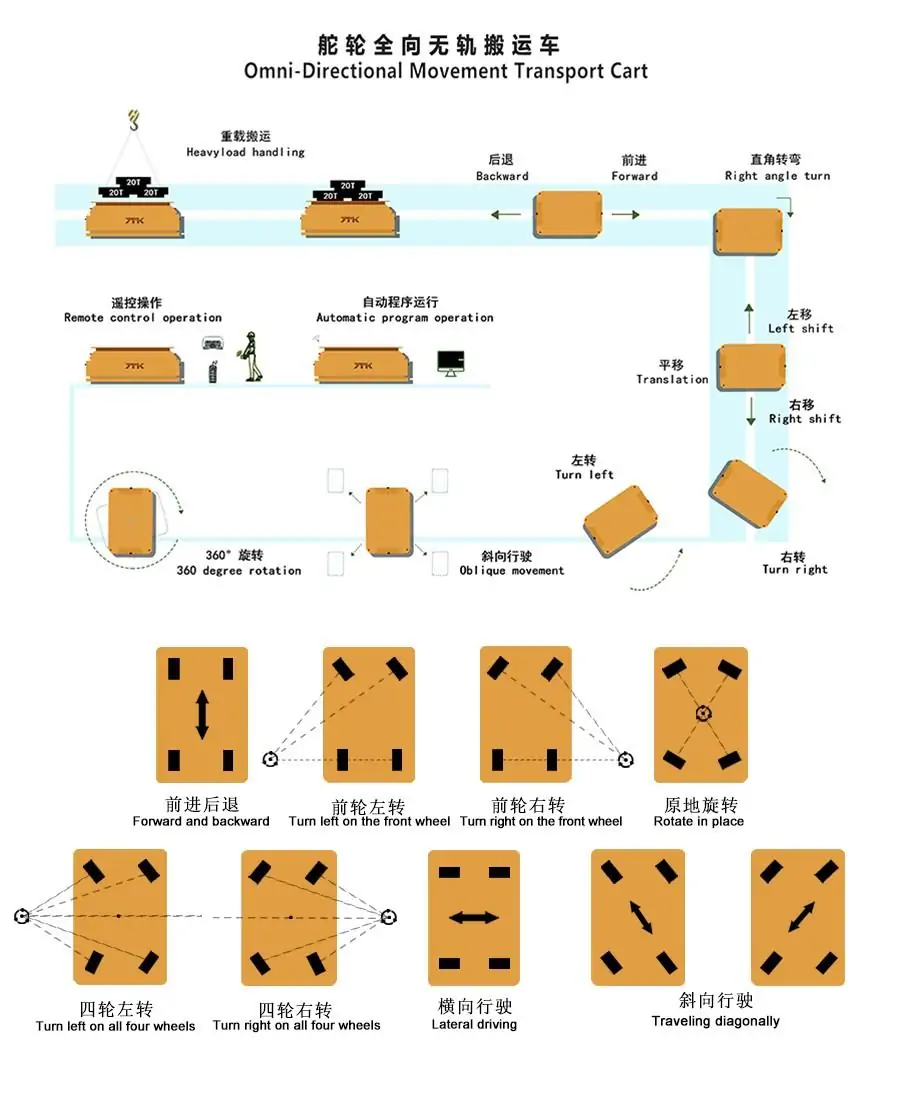

4 × Φ350 mm ポリウレタンホイール（ZG55鋼芯）	ホイールは360°のその場旋回と横移動をサポートし、昇降機能と組み合わせることで、極めて狭いエリアでの効率的な運用を可能にします。 / ソリッドゴム / 空気入りタイヤ
ブレーキシステム	電磁ブレーキ
ドライブモード	二輪駆動 / 四輪駆動（構成による）
REMARKABLEは、さまざまな工場レイアウトとハンドリング条件に基づいてカスタム設計を提供します。	屋内コンクリート床 / 産業工場表面
安全機能	非常停止 / 音声・視覚警報 / 障害物検知（オプション）
保護等級	IP54 / IP65（モデルによる）
工作温度	-20°C～+50°C（モデルによる）

ステアリング構成は、旋回半径、床条件、搬送経路レイアウト、および負荷要件に基づいて選択されます。. リマーカブル 各種産業用途向けに差動ステアリング、ステアリングホイール駆動、およびカスタマイズされたステアリングソリューションを提供します。.

メリット

ステアリング式搬送台車の種類

ステアリング式搬送台車は、電源、走行経路、および負荷ハンドリング要件によって分類できます。異なる構成は、工場レイアウト、搬送頻度、床条件、および負荷特性に基づいて選択されます。.

アプリケーション

ステアリング式搬送台車は、工場、作業場、製鉄所、造船所、および組立施設での重荷重搬送に使用されます。ステアリングシステムにより、台車は機械ハンドリング、部品搬送、および生産物流のために異なる作業エリアを移動できます。.

操舵式搬送台車 vs 固定式搬送台車

操舵式搬送台車と固定式搬送台車はどちらも産業用資材搬送に使用されます。主な違いは移動方法とルートの柔軟性です。操舵式モデルは進行方向を変更するための調整可能な操舵システムを使用し、固定式搬送台車は所定の搬送経路に沿って走行します。.

項目	ステア式トランスファーカート	固定式搬送台車
移動方向	操舵システムによる調整可能な進行方向	固定方向または経路に沿って移動
ステアリングシステム	差動操舵、操舵輪駆動、その他の操舵構成	方向制御が限られた固定車輪配置
搬送経路	経路変更や複雑なレイアウトに適しています	固定点間の反復搬送に適しています
旋回スペース	適切な構成で旋回スペースをあまり必要としません	経路変更により多くのスペースを必要とします
申し込み	工場、ワークショップ、組立エリアでの柔軟な資材ハンドリング	専用搬送ラインおよび定期資材移送
安装	軌道レスモデルは固定レール不要、レールモデルは設置済み軌道を使用	通常、固定レールまたは専用走行経路が必要

• 柔軟な移動、複数の搬送経路、または限られた作業スペースが必要な用途には操舵式搬送台車を選択してください。.
• 安定した運用経路で固定場所間の反復搬送には固定式搬送台車を選択してください。.

操舵式搬送台車の選び方

操舵式搬送台車の選定には、設備構成を荷重特性、搬送経路、作業スペースレイアウト、運用条件に適合させる必要があります。操舵システム、電源、制御方法は実際のハンドリング要件に基づいて選択してください。.

積載能力と荷物寸法

総荷重、荷重分布、重心、プラットフォームサイズを確認してください。台車構造は搬送設備の寸法と積載条件に適合させる必要があります。.

操舵システム

必要な旋回スペースと移動条件に応じて操舵方法を選択してください。.

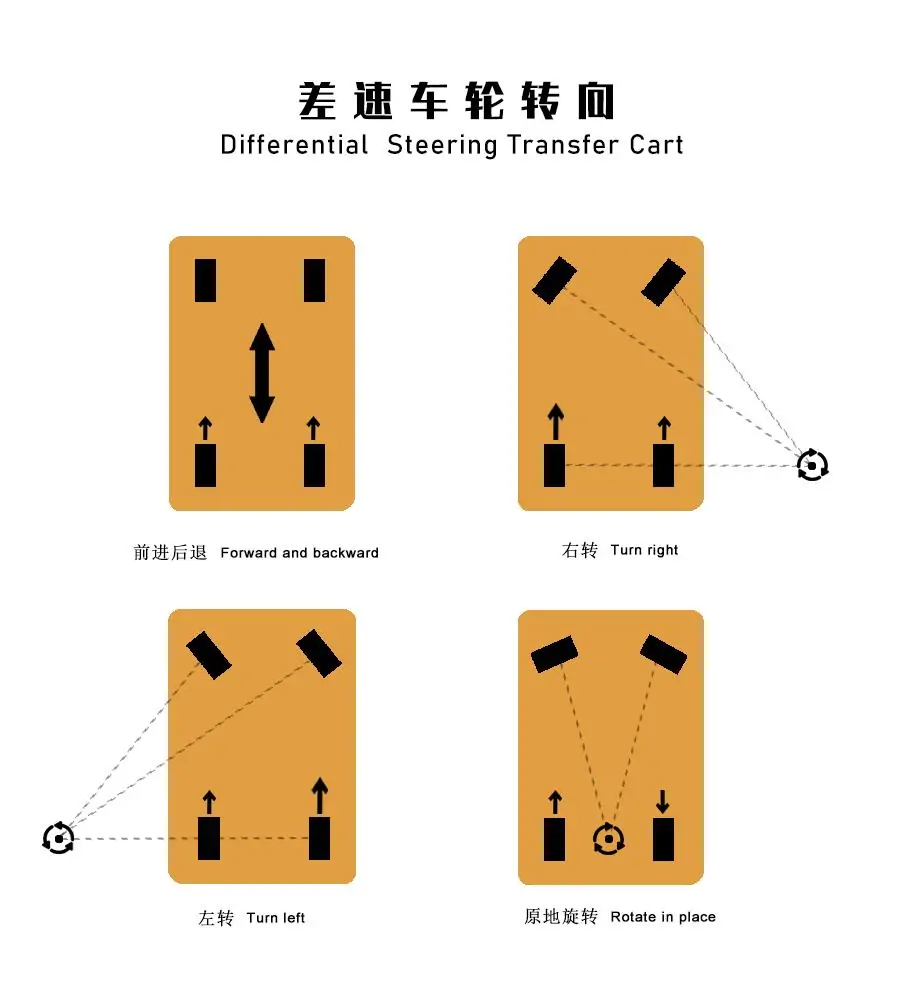

• 狭い作業エリアや軌道レス運用には差動操舵

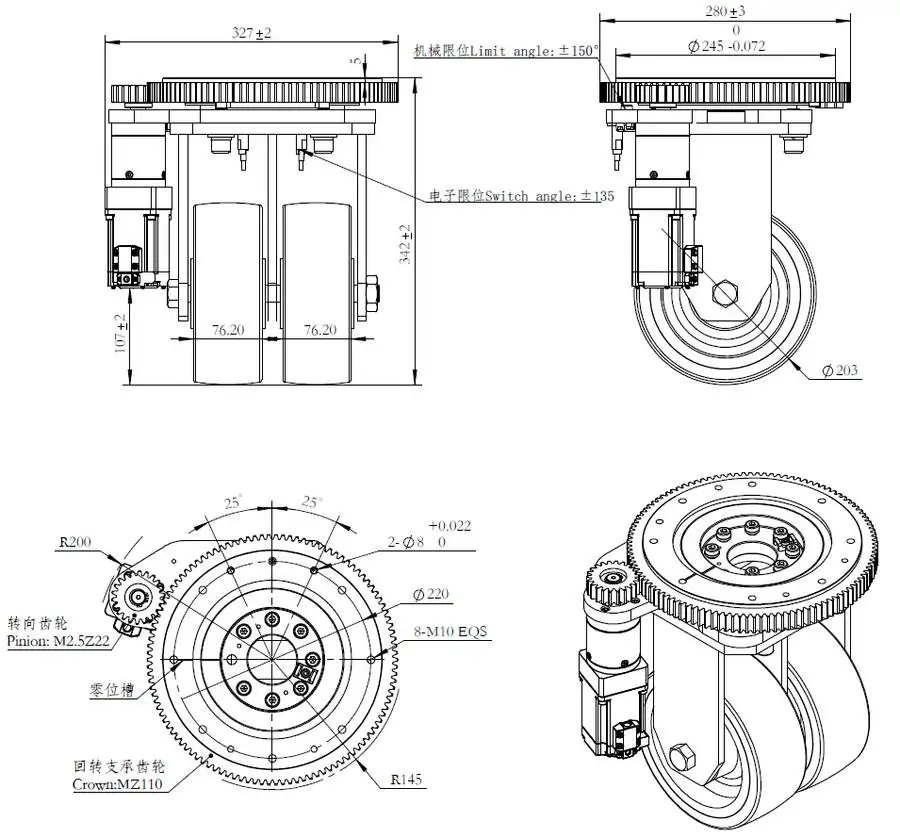

• 安定した方向制御には操舵輪駆動

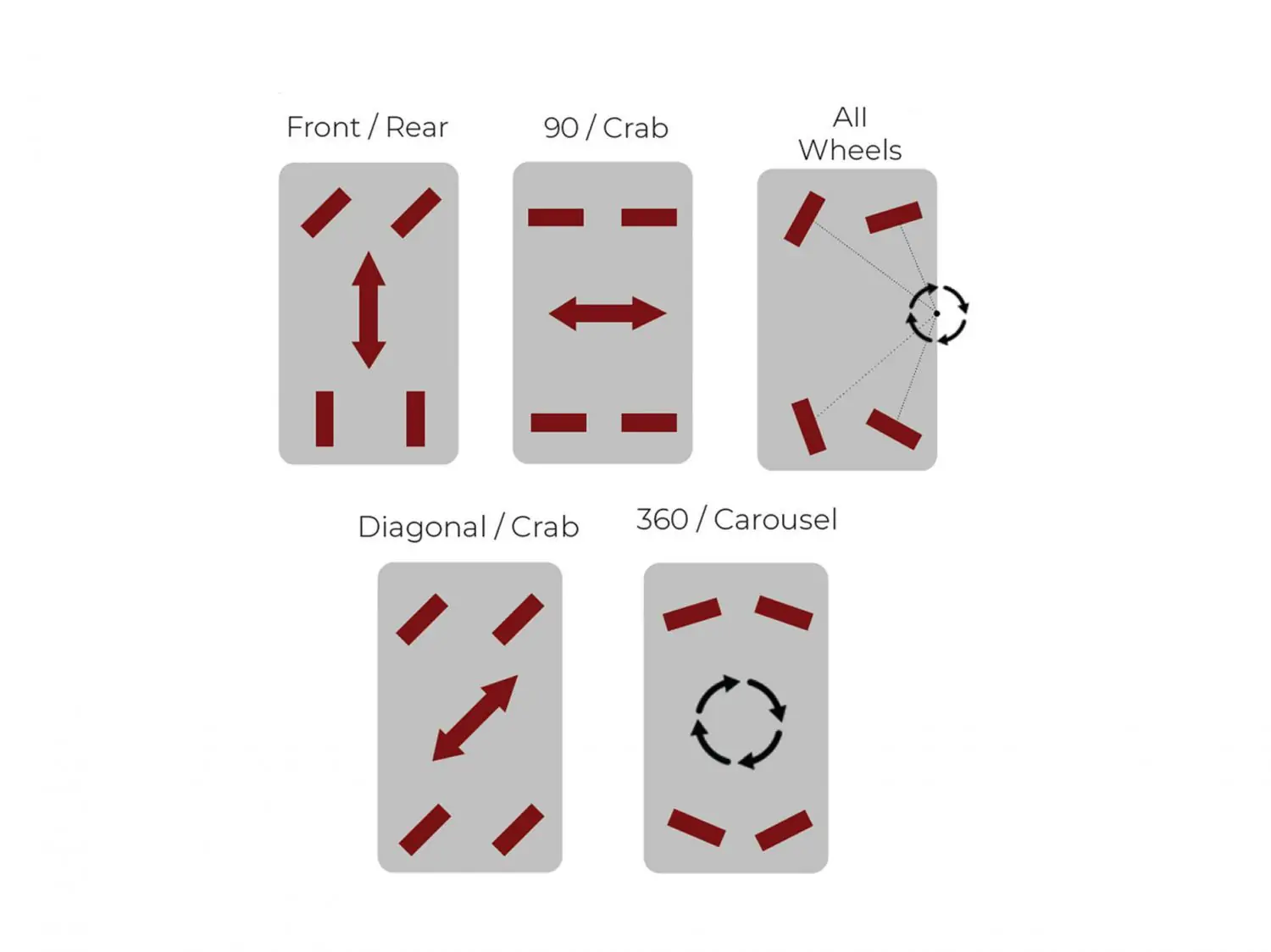

• 大型プラットフォームや複雑な移動経路には四輪操舵

搬送経路と床面条件

走行距離、通路幅、旋回エリア、床面平坦度、床面耐荷重を確認してください。これらの要因は車輪選定、駆動構成、台車設計に影響します。.

電源供給

作業環境と運用サイクルに基づいて電源システムを選択してください。.

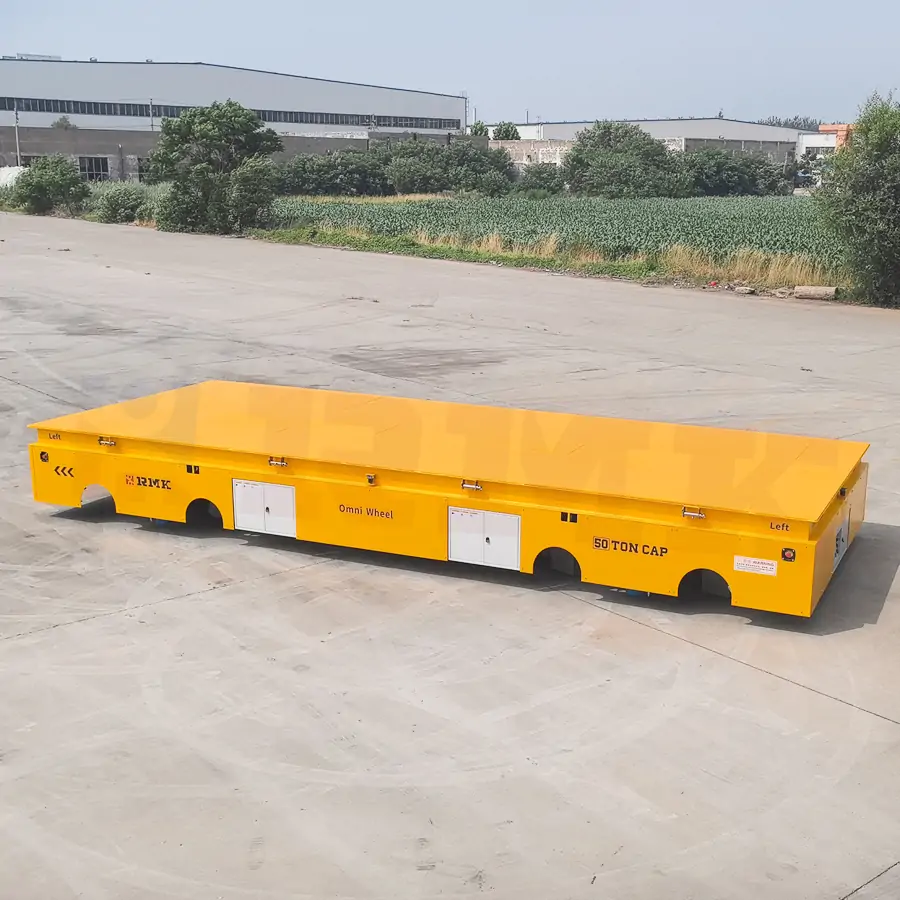

• 固定電源のない柔軟な経路にはバッテリー電源
• 連続運用が必要な固定搬送経路にはレール電源

制御方法

運用要件に応じて制御モードを選択してください。.

• 手動操作には有線ペンダント
• 柔軟な制御にはワイヤレスリモート
• 自動ハンドリング用途にはPLCシステム

運用頻度

日々の搬送サイクル、走行距離、積載時間、稼働時間を考慮してください。これらの要因はバッテリー容量、モーター選定、設備構成に影響します。.

適切な操舵式搬送台車の構成は、荷重、経路、操舵要件、作業環境に適合させる必要があります。. リマーカブル 能力、プラットフォーム設計、操舵システム、電源、制御構成を含むプロジェクト条件に基づいたカスタマイズソリューションを提供します。.

カスタム操舵式搬送台車メーカー

REMARKABLEは、工場、作業場、製鉄所、その他の産業環境における重量物運搬用のステアリング式トランスファーカートを設計・製造しています。各カートは、荷重条件、搬送経路、ワークスペースレイアウト、運用要件に基づいて構成されます。.

リマーカブル エンジニアリング設計から製造、検査、納品まで、完全なステアリング式トランスファーカートソリューションを提供します。チームはお客様と協力して、各産業運搬プロジェクトに適したカート構成を定義します。.
